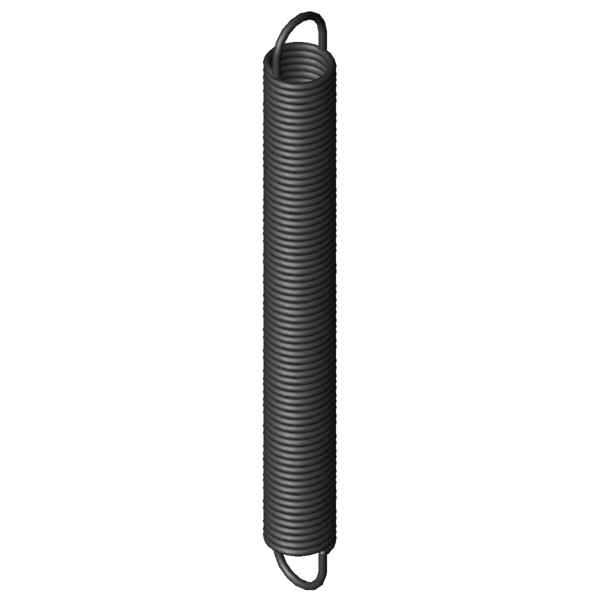

Domov » Výrobek » Tažné pružiny » z-373x Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° Cenová stupnice - Prodlužovací pružina Z-373X Množství Jedn. cena [EUR] 1 56,6900 EUR 2 45,1600 EUR 3 43,4800 EUR 7 39,3200 EUR 17 39,3200 EUR 37 39,3200 EUR 75 39,3200 EUR 125 39,3200 EUR 175 39,3200 EUR 250 39,3200 EUR 350 39,3200 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-373X Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-373X Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 8 mm Prumer drátu D mm Střední průměr vinutí De 70 mm Vnější průměr vinutí Dh 83 mm Nejmenší průměr dutinky L0 652 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 566 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 664,17 mm Největší dráha pružiny při statickém zatížení Fn 1847 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 43 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 2,51 N/mm Tuhost pružiny F0 180 N Vnitřní předpínací síla Fntol 85,4 N (+/-) Tolerance při statické maximální síle L0tol 9,78 mm (+/-) Tolerance nenapnuté délky Detol 0,8 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 48 Stupně Tolerance polohy oka Gew 5535,2344 g Hmotnost výrobku PG ###BG - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° síla-dráha-výpočet Prodlužovací pružina Z-373X Formulář dotazu Prodlužovací pružina Z-373X Pružinová ocel Ø 8 x 70 x 652 mm / 270° Formulář dotazu Prodlužovací pružina Z-373X Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-373X Země původu: DE, German; Prodlužovací pružina Z-373X Obrázek produktu - Tažné pružiny Z-373X QR-Code: Prodlužovací pružina Z-373X
