Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-318I

Množství	Jedn. cena [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	25,1100 EUR
37	25,1100 EUR
75	25,1100 EUR
125	25,1100 EUR
175	25,1100 EUR
250	25,1100 EUR
350	25,1100 EUR

Prodlužovací pružina Nakoupit

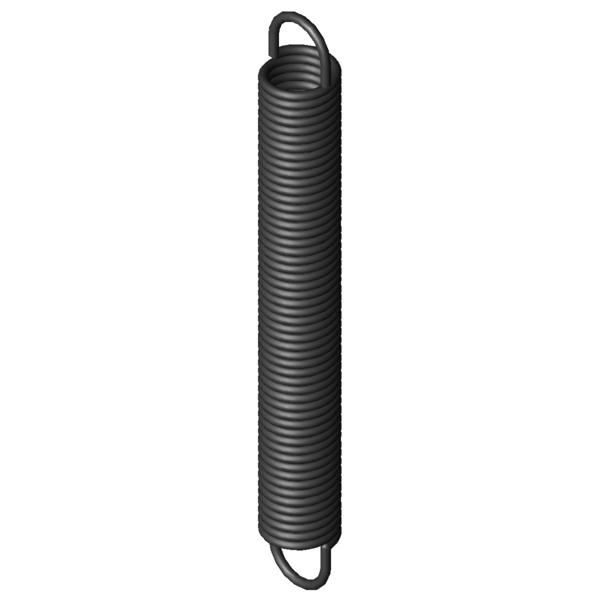

Obrázek produktu Prodlužovací pružina Z-318I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-318I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	60	mm	Nejmenší průměr dutinky
L0	404	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	343,35	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	741,1	mm	Největší délka při statickém zatížení
sn	337,1	mm	Největší dráha pružiny při statickém zatížení
Fn	1331	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30,32	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,594	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	67,45	N	(+/-) Tolerance při statické maximální síle
L0tol	6,06	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	1869,6191	g	Hmotnost výrobku
PG	###BD	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-318I

Formulář dotazu Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

Formulář dotazu Prodlužovací pružina Z-318I

Podobné tažné pružiny pro Prodlužovací pružina Z-318I Pružinová ocel Ø 6,3 x 50 x 404 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-318I	EN 10270-1	6,3	50	404	1331	741,1	337,1	3,594	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-216I	50	382	0,638	EN 10270-1	532,3	1172,37	790,37	49,0 \| 88,7 \| 41,3 \| 17,1
Z-215I	50	346	0,721	EN 10270-1	532,3	1045,39	699,39	49,7 \| 85,7 \| 44,1 \| 19,3
Z-214I	50	310	0,829	EN 10270-1	532,3	918,41	608,41	50,9 \| 82,7 \| 47,7 \| 22,2
Z-246I	50	417	1,005	EN 10270-1	707,9	1074,38	657,38	57,2 \| 92,1 \| 52,2 \| 27,3
Z-245I	50	377	1,136	EN 10270-1	707,9	958,71	581,71	59,1 \| 90,9 \| 55,6 \| 30,8
Z-244I	50	337	1,306	EN 10270-1	707,9	843,04	506,04	61,0 \| 87,6 \| 59,9 \| 35,4
Z-283I	50	450	1,522	EN 10270-1	921,2	1002,7	552,7	66,6 \| 92,4 \| 65,1 \| 42,2
Z-282I	50	406	1,72	EN 10270-1	921,2	895,08	489,08	70,8 \| 95,6 \| 69,1 \| 47,7
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	73,2 \| 93,2 \| 73,5 \| 52,8
Z-281I	50	362	1,977	EN 10270-1	921,2	787,46	425,46	73,8 \| 92,3 \| 74,2 \| 54,8
Z-253I	40	401	2,137	EN 10270-1	873,5	774,71	373,71	74,4 \| 86,2 \| 77,9 \| 59,2
Z-280I	50	324	2,275	EN 10270-1	921,2	693,79	369,79	77,5 \| 89,2 \| 80,2 \| 63,1
Z-319I	50	454	3,127	EN 10270-1	1331	841,5	387,5	92,3 \| 96,3 \| 93,5 \| 87,0
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	92,5 \| 90,9 \| 88,5 \| 98,0
Z-318I	50	404	3,594	EN 10270-1	1331	741,1	337,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-289I	40	390	3,691	EN 10270-1	1134	664,75	274,75	89,0 \| 87,9 \| 83,4 \| 95,7
Z-317I	50	360	4,136	EN 10270-1	1331	652,99	292,99	92,2 \| 96,4 \| 93,5 \| 86,9
Z-316I	50	322	4,748	EN 10270-1	1331	577,19	255,19	85,6 \| 93,2 \| 87,9 \| 75,7
Z-356I	50	496	5,002	EN 10270-1	1763	808,54	312,54	81,5 \| 90,5 \| 84,1 \| 70,0
Z-355I	50	440	5,75	EN 10270-1	1763	711,88	271,88	77,6 \| 93,9 \| 78,1 \| 60,9
Z-354I	50	391	6,616	EN 10270-1	1763	627,31	236,31	73,8 \| 95,6 \| 72,8 \| 52,9
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	68,2 \| 87,2 \| 69,5 \| 47,8
Z-353I	50	349	7,596	EN 10270-1	1763	554,82	205,82	68,8 \| 92,1 \| 68,3 \| 46,1
Z-325I	40	388	7,838	EN 10270-1	1632	570,77	182,77	68,0 \| 92,0 \| 67,9 \| 44,2
Z-385I	50	491	10,528	EN 10270-1	2515	701,49	210,49	59,2 \| 87,0 \| 57,7 \| 33,0
Z-384I	50	435	12,112	EN 10270-1	2515	617,95	182,95	57,6 \| 90,5 \| 53,6 \| 28,7
Z-383I	50	387	13,907	EN 10270-1	2515	546,34	159,34	55,5 \| 91,5 \| 50,1 \| 25,0
Z-382I	50	331	16,813	EN 10270-1	2515	462,8	131,8	51,2 \| 86,9 \| 46,0 \| 20,7

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-318I

Země původu: DE, German; Prodlužovací pružina Z-318I
