Tlačná pružina D-090W-03 Pružinová ocel Ø 0,63 x 10,97 x 62 mm

Name: D-090W-03 - Tlacné pružiny
SKU: D-090W-03
Availability: InStock

Cenová stupnice - Tlačná pružina D-090W-03

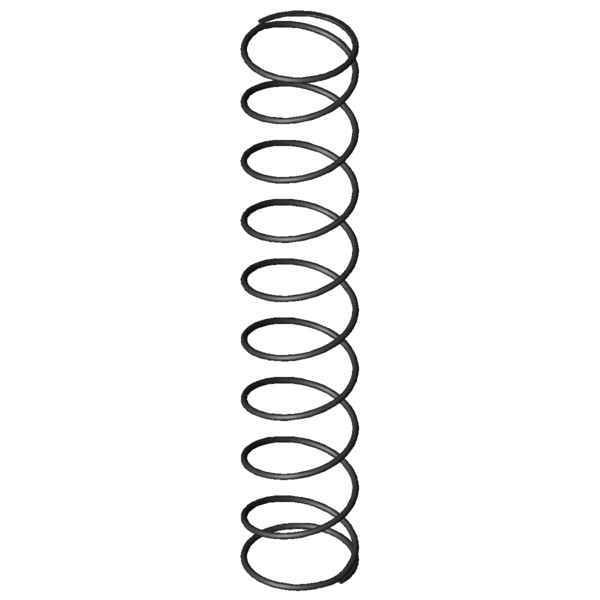

Obrázek produktu Tlačná pružina D-090W-03

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,97	mm	Střední průměr vinutí
De	11,6	mm	Vnější průměr vinutí
Dd	9,7	mm	Největší průměr trnu
Dh	12,6	mm	Nejmenší průměr dutinky
L0	62	mm	Délka nenapnuté pružiny
Lk	31,61	mm	Vzpěrná délka
Fn	7,496	N	Maximální síla při statickém zatížení
Ln	9,59	mm	Nejmenší délka při statickém zatížení
sn	52,41	mm	Největší dráha pružiny při statickém zatížení
Fndyn	7,282	N	Maximální síla při dynamickém zatížení
Lndyn	11,08	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,98	mm	Největší dráha pružiny při dynamickém zatížení
S	7,22	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,143	N/mm	Tuhost pružiny
Gew	0,8917	g	Hmotnost výrobku
Fntol	0,79	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,7	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	4,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090W-03	EN 10270-1	0,63	11,6	62	7,496	9,59	52,41	8,5	0,143	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090W-03	1.4310	0,63	11,6	62	6,438	9,59	52,41	8,5	0,123	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090W-03	11,6	62	0,143	EN 10270-1	7,496	9,59	52,41	100,0 \| 100,0 \| 100,0 \| 100,0
D-121A	10,8	66	0,226	EN 10270-1	10,071	21,35	44,65	77,3 \| 88,6 \| 79,8 \| 63,4
D-121	10,8	66	0,334	EN 10270-1	17,044	14,94	51,06	67,4 \| 88,6 \| 70,7 \| 42,8
D-117P	12	54	0,349	EN 10270-1	14,998	11,08	42,92	64,8 \| 87,5 \| 65,9 \| 40,9
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	61,8 \| 88,1 \| 64,0 \| 33,4
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	53,4 \| 82,7 \| 51,5 \| 26,0
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	53,7 \| 83,5 \| 56,0 \| 21,8
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	49,6 \| 82,7 \| 48,6 \| 17,6
D-190E	13	63	1,136	EN 10270-1	45,088	23,3	39,7	46,0 \| 79,3 \| 46,2 \| 12,6
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	46,5 \| 81,4 \| 46,4 \| 11,8
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	44,2 \| 81,4 \| 40,5 \| 10,6
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	44,1 \| 79,2 \| 45,0 \| 8,0
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	44,3 \| 81,4 \| 44,2 \| 7,2
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	40,4 \| 76,6 \| 38,6 \| 6,0
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	32,7 \| 73,7 \| 20,3 \| 4,1
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	37,3 \| 75,8 \| 32,1 \| 4,0

Počet podobných kovových pružin: 15
