Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

Cenová stupnice - Tlačná pružina D-194

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

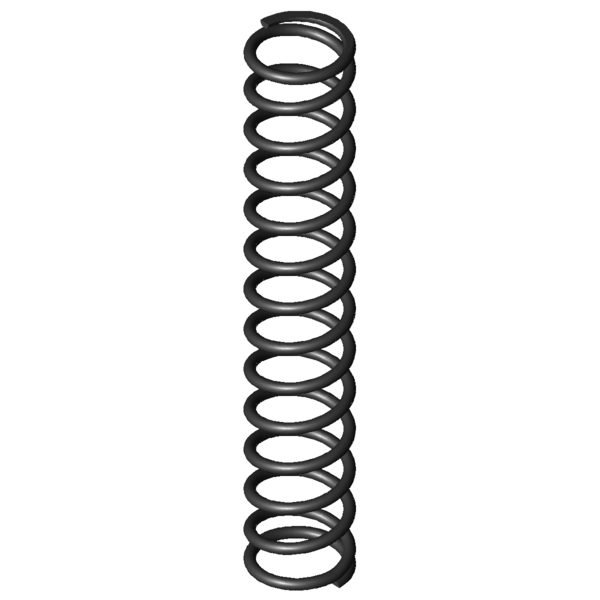

Obrázek produktu Tlačná pružina D-194

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-194

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,25	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11,25	mm	Vnější průměr vinutí
Dd	8,3	mm	Největší průměr trnu
Dh	11,9	mm	Nejmenší průměr dutinky
L0	64	mm	Délka nenapnuté pružiny
Lk	42,36	mm	Vzpěrná délka
Fn	82,773	N	Maximální síla při statickém zatížení
Ln	22,4	mm	Nejmenší délka při statickém zatížení
sn	41,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn	67,85	N	Maximální síla při dynamickém zatížení
Lndyn	29,9	mm	Nejmenší délka při dynamickém zatížení
shdyn	12,57	mm	Největší dráha pružiny při dynamickém zatížení
S	5,02	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,99	N/mm	Tuhost pružiny
Gew	4,4188	g	Hmotnost výrobku
Fntol	4,07	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	4,02	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,4	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

síla-dráha-výpočet Tlačná pružina D-194

Formulář dotazu Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

Formulář dotazu Tlačná pružina D-194

Podobné tlačné pružiny pro Tlačná pružina D-194 Pružinová ocel Ø 1,25 x 10 x 64 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-194	EN 10270-1	1,25	11,25	64	82,773	22,4	41,6	12,5	1,99	56,4 \| 87,6 \| 53,2 \| 28,2
VD-194	1.4310	1,25	11,25	64	71,47	22,18	41,82	12,5	1,709	92,9 \| 100,0 \| 92,9 \| 85,9
VD-194A	1.4310	1,25	11,25	64	39,079	30,16	33,84	18,5	1,155	74,1 \| 100,0 \| 64,3 \| 58,0

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090W-03	11,6	62	0,143	EN 10270-1	7,496	9,59	52,41	44,3 \| 81,4 \| 44,2 \| 7,2
D-121A	10,8	66	0,226	EN 10270-1	10,071	21,35	44,65	49,9 \| 85,7 \| 52,7 \| 11,3
D-121	10,8	66	0,334	EN 10270-1	17,044	14,94	51,06	51,2 \| 85,7 \| 51,0 \| 16,8
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	53,6 \| 83,5 \| 55,8 \| 21,5
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	54,5 \| 88,4 \| 47,4 \| 27,7
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	62,6 \| 91,1 \| 63,7 \| 33,0
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	63,3 \| 85,0 \| 65,8 \| 39,1
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	64,8 \| 88,4 \| 65,0 \| 41,0
D-190E	13	63	1,136	EN 10270-1	45,088	23,3	39,7	75,7 \| 95,0 \| 75,0 \| 57,1
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	51,7 \| 87,6 \| 48,4 \| 19,1
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	54,2 \| 88,4 \| 49,7 \| 24,6
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	54,8 \| 88,1 \| 50,7 \| 25,5
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	56,4 \| 87,6 \| 53,2 \| 28,2
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	61,4 \| 91,6 \| 58,6 \| 33,9
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	79,4 \| 90,5 \| 82,4 \| 65,2
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	67,8 \| 91,8 \| 66,9 \| 44,7
D-207KO	10	67,7	4,097	EN 10270-1	120,415	38,31	29,39	75,2 \| 91,1 \| 76,3 \| 58,2
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	74,9 \| 88,5 \| 77,4 \| 58,9
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	76,5 \| 93,4 \| 76,9 \| 59,2
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	77,9 \| 88,7 \| 80,6 \| 64,4
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	83,8 \| 91,9 \| 85,8 \| 73,6
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	62,8 \| 88,8 \| 62,4 \| 37,3
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	85,6 \| 91,3 \| 83,1 \| 82,3
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	92,5 \| 95,1 \| 90,1 \| 92,3
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	100,0 \| 100,0 \| 100,0 \| 100,0
D-232	9,6	65,5	7,049	EN 10270-1	201,803	36,87	28,63	91,0 \| 91,3 \| 81,7 \| 99,9
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	88,3 \| 91,7 \| 88,2 \| 85,0
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	87,6 \| 94,0 \| 89,3 \| 79,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-194

Země původu: DE, German; Tlačná pružina D-194
