Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

Cenová stupnice - Tlačná pružina D-227A-07

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

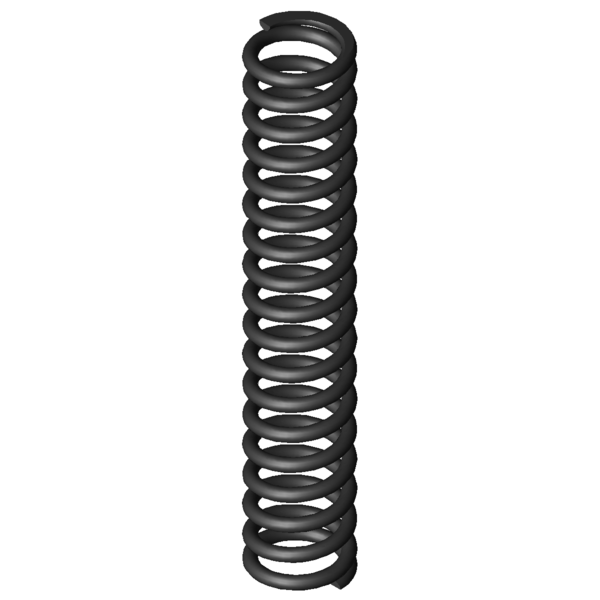

Obrázek produktu Tlačná pružina D-227A-07

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227A-07

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,9	mm	Střední průměr vinutí
De	11,5	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,1	mm	Nejmenší průměr dutinky
L0	64	mm	Délka nenapnuté pružiny
Lk	42,93	mm	Vzpěrná délka
Fn	126,123	N	Maximální síla při statickém zatížení
Ln	33,76	mm	Nejmenší délka při statickém zatížení
sn	30,24	mm	Největší dráha pružiny při statickém zatížení
Fndyn	117,433	N	Maximální síla při dynamickém zatížení
Lndyn	35,84	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,2	mm	Největší dráha pružiny při dynamickém zatížení
S	3,782	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	16,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,17	N/mm	Tuhost pružiny
Gew	9,1446	g	Hmotnost výrobku
Fntol	8,29	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,16	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,53	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

síla-dráha-výpočet Tlačná pružina D-227A-07

Formulář dotazu Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

Formulář dotazu Tlačná pružina D-227A-07

Podobné tlačné pružiny pro Tlačná pružina D-227A-07 Pružinová ocel Ø 1,6 x 9,9 x 64 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227A-07	EN 10270-1	1,6	11,5	64	126,123	33,76	30,24	16,5	4,17	87,3 \| 94,7 \| 88,6 \| 78,6
VD-227A-07	1.4310	1,6	11,5	64	108,327	33,76	30,24	16,5	3,582	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	42,7 \| 78,2 \| 39,7 \| 10,3
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	46,2 \| 83,1 \| 45,2 \| 10,4
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	50,9 \| 82,1 \| 50,7 \| 20,1
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	47,3 \| 83,1 \| 43,4 \| 15,4
D-190E	13	63	1,136	EN 10270-1	45,088	23,3	39,7	57,2 \| 88,3 \| 56,0 \| 27,2
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	52,3 \| 85,3 \| 48,8 \| 22,9
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	66,0 \| 86,7 \| 70,4 \| 41,0
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	71,4 \| 88,6 \| 72,8 \| 52,8
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	72,0 \| 87,0 \| 74,3 \| 54,8
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	75,2 \| 86,7 \| 78,0 \| 60,7
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	83,4 \| 91,3 \| 85,9 \| 73,0
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	85,9 \| 95,4 \| 86,9 \| 75,5
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	81,2 \| 94,1 \| 82,1 \| 67,3
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	87,0 \| 94,0 \| 88,5 \| 78,4
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	87,3 \| 94,7 \| 88,6 \| 78,6
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	92,0 \| 92,3 \| 92,0 \| 91,9
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	88,5 \| 95,5 \| 89,7 \| 80,4
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	90,0 \| 95,4 \| 75,5 \| 99,1
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	95,4 \| 98,5 \| 88,7 \| 99,1
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	79,7 \| 94,2 \| 80,6 \| 64,2
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	68,5 \| 90,9 \| 68,2 \| 46,5
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	71,0 \| 91,2 \| 71,5 \| 50,3
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	76,5 \| 92,4 \| 77,5 \| 59,7
D-263Q-07	12,3	64	14,038	EN 10270-1	260,02	45,48	18,52	57,8 \| 88,7 \| 54,9 \| 29,7
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	49,0 \| 83,0 \| 45,2 \| 18,8
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	53,0 \| 86,1 \| 49,4 \| 23,4
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	50,5 \| 87,1 \| 46,9 \| 17,5

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-227A-07

Země původu: DE, German; Tlačná pružina D-227A-07
