Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

Cenová stupnice - Tlačná pružina D-226

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

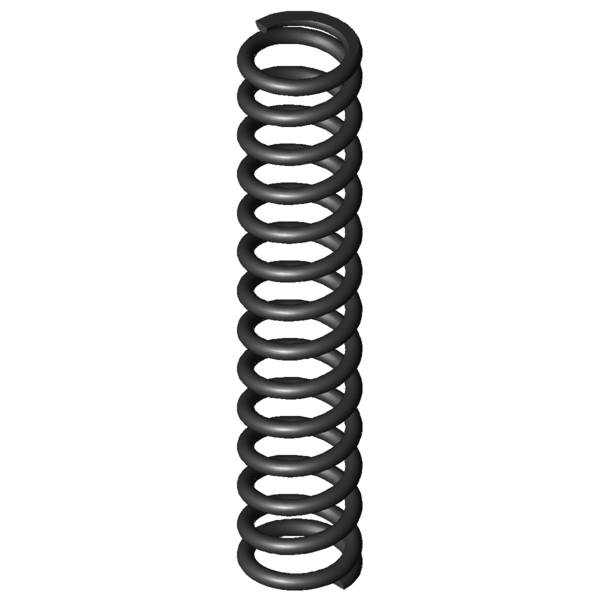

Obrázek produktu Tlačná pružina D-226

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-226

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11,6	mm	Vnější průměr vinutí
Dd	7,9	mm	Největší průměr trnu
Dh	12,2	mm	Nejmenší průměr dutinky
L0	58,5	mm	Délka nenapnuté pružiny
Lk	32,88	mm	Vzpěrná délka
Fn	167,179	N	Maximální síla při statickém zatížení
Ln	27,2	mm	Nejmenší délka při statickém zatížení
sn	31,3	mm	Největší dráha pružiny při statickém zatížení
Fndyn	132,995	N	Maximální síla při dynamickém zatížení
Lndyn	33,6	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,98	mm	Největší dráha pružiny při dynamickém zatížení
S	4,552	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,341	N/mm	Tuhost pružiny
Gew	7,2398	g	Hmotnost výrobku
Fntol	9,05	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,93	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,21	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

síla-dráha-výpočet Tlačná pružina D-226

Formulář dotazu Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

Formulář dotazu Tlačná pružina D-226

Podobné tlačné pružiny pro Tlačná pružina D-226 Pružinová ocel Ø 1,6 x 10 x 58,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-226	EN 10270-1	1,6	11,6	58,5	167,179	27,2	31,3	12,5	5,341	100,0 \| 100,0 \| 100,0 \| 100,0
VD-226	1.4310	1,6	11,6	58,5	141,525	27,65	30,85	12,5	4,588	92,5 \| 100,0 \| 91,6 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	54,3 \| 87,0 \| 53,2 \| 22,7
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	58,0 \| 88,8 \| 59,9 \| 25,2
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	55,9 \| 87,6 \| 54,7 \| 25,3
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	62,8 \| 88,8 \| 62,4 \| 37,3
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	72,5 \| 91,5 \| 68,9 \| 57,1
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	76,5 \| 94,0 \| 77,4 \| 58,0
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	61,5 \| 91,9 \| 27,7 \| 64,8
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	80,5 \| 94,8 \| 79,9 \| 66,7
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	77,2 \| 93,4 \| 66,8 \| 71,5
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	81,1 \| 94,5 \| 75,7 \| 73,1
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	82,6 \| 94,2 \| 76,0 \| 77,7
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	87,0 \| 96,8 \| 86,0 \| 78,1
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	92,7 \| 98,0 \| 82,9 \| 97,1
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	90,0 \| 95,4 \| 75,5 \| 99,1
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	88,6 \| 93,0 \| 90,7 \| 82,2
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	76,8 \| 88,6 \| 77,3 \| 64,5
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	62,9 \| 90,2 \| 37,7 \| 60,6
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	77,4 \| 92,6 \| 79,4 \| 60,3
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	65,2 \| 90,2 \| 64,4 \| 41,0
D-263Q-07	12,3	64	14,038	EN 10270-1	260,02	45,48	18,52	62,0 \| 86,1 \| 61,7 \| 38,0
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	53,5 \| 88,2 \| 48,8 \| 23,6
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	52,2 \| 84,5 \| 49,9 \| 22,3

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-226

Země původu: DE, German; Tlačná pružina D-226
