Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

Cenová stupnice - Tlačná pružina D-227A-06

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

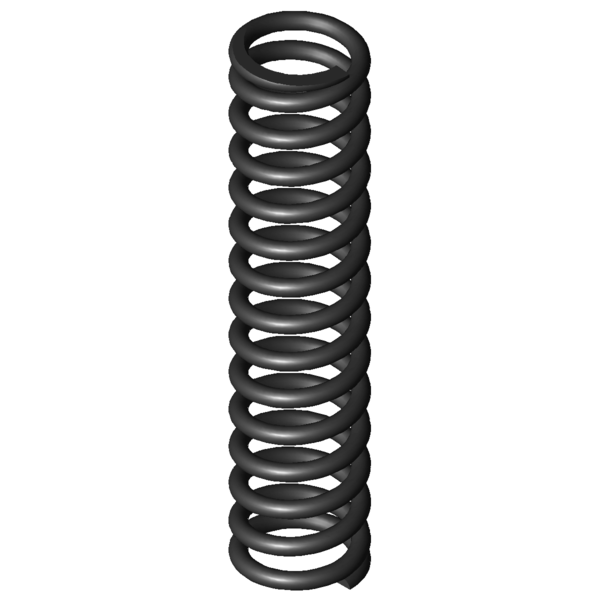

Obrázek produktu Tlačná pružina D-227A-06

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227A-06

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,9	mm	Střední průměr vinutí
De	11,5	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,1	mm	Nejmenší průměr dutinky
L0	51	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	125,578	N	Maximální síla při statickém zatížení
Ln	27,27	mm	Nejmenší délka při statickém zatížení
sn	23,73	mm	Největší dráha pružiny při statickém zatížení
Fndyn	116,921	N	Maximální síla při dynamickém zatížení
Lndyn	28,91	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,44	mm	Největší dráha pružiny při dynamickém zatížení
S	3,8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,293	N/mm	Tuhost pružiny
Gew	7,4146	g	Hmotnost výrobku
Fntol	8,52	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,39	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,24	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

síla-dráha-výpočet Tlačná pružina D-227A-06

Formulář dotazu Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

Formulář dotazu Tlačná pružina D-227A-06

Podobné tlačné pružiny pro Tlačná pružina D-227A-06 Pružinová ocel Ø 1,6 x 9,9 x 51 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227A-06	EN 10270-1	1,6	11,5	51	125,578	27,27	23,73	13	5,293	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227A-06	1.4310	1,6	11,5	51	107,859	27,27	23,73	13	4,546	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117P	12	54	0,349	EN 10270-1	14,998	11,08	42,92	40,1 \| 80,1 \| 33,6 \| 6,6
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	46,2 \| 83,1 \| 45,2 \| 10,4
D-150D	12,5	48	0,788	EN 10270-1	27,553	13,04	34,96	47,6 \| 82,9 \| 44,9 \| 14,9
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	47,3 \| 83,1 \| 43,4 \| 15,4
D-153A	11	52	1,072	EN 10270-1	40,884	13,88	38,13	51,0 \| 85,4 \| 47,4 \| 20,3
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	52,3 \| 85,3 \| 48,8 \| 22,9
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	65,8 \| 88,0 \| 68,9 \| 40,6
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	69,6 \| 87,4 \| 71,6 \| 49,9
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	72,6 \| 87,7 \| 74,9 \| 55,3
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	75,6 \| 92,5 \| 76,6 \| 57,6
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	81,2 \| 94,1 \| 82,1 \| 67,3
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	85,3 \| 97,9 \| 85,7 \| 72,2
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	84,9 \| 95,0 \| 85,9 \| 73,8
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	87,0 \| 94,0 \| 88,5 \| 78,4
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	95,4 \| 98,5 \| 88,7 \| 99,1
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	90,0 \| 95,4 \| 75,5 \| 99,1
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	89,8 \| 95,4 \| 81,6 \| 92,3
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	88,6 \| 95,2 \| 89,9 \| 80,7
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	66,5 \| 89,5 \| 50,0 \| 60,0
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	76,5 \| 92,4 \| 77,5 \| 59,7
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	69,4 \| 91,2 \| 69,2 \| 47,9
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	68,3 \| 88,8 \| 70,8 \| 45,4
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	66,3 \| 89,5 \| 68,9 \| 40,6
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	57,7 \| 88,7 \| 54,8 \| 29,7
D-263D	10	52	20,539	EN 10270-1	270,215	38,84	13,16	55,0 \| 88,3 \| 51,0 \| 25,8
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	53,0 \| 86,1 \| 49,4 \| 23,4
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	51,6 \| 87,1 \| 48,0 \| 19,6

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-227A-06

Země původu: DE, German; Tlačná pružina D-227A-06
