Tlačná pružina D-263D Pružinová ocel Ø 2 x 8 x 52 mm

Name: D-263D - Tlacné pružiny
SKU: D-263D
Availability: InStock

Cenová stupnice - Tlačná pružina D-263D

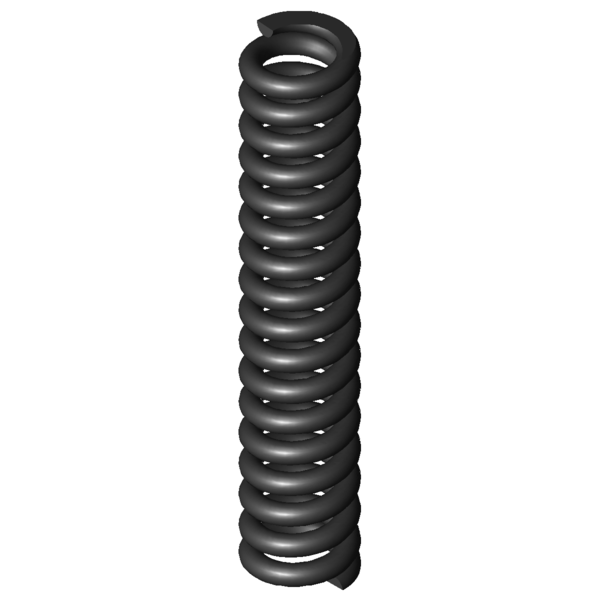

Obrázek produktu Tlačná pružina D-263D

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	5,6	mm	Největší průměr trnu
Dh	10,5	mm	Nejmenší průměr dutinky
L0	52	mm	Délka nenapnuté pružiny
Lk	35,13	mm	Vzpěrná délka
Fn	270,215	N	Maximální síla při statickém zatížení
Ln	38,84	mm	Nejmenší délka při statickém zatížení
sn	13,16	mm	Největší dráha pružiny při statickém zatížení
Fndyn	230,862	N	Maximální síla při dynamickém zatížení
Lndyn	40,76	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,03	mm	Největší dráha pružiny při dynamickém zatížení
S	3,226	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	20,539	N/mm	Tuhost pružiny
Gew	10,9222	g	Hmotnost výrobku
Fntol	27,83	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	27,24	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	1,16	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263D	EN 10270-1	2	10	52	270,215	38,84	13,16	15,5	20,539	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263D	1.4310	2	10	52	232,087	38,84	13,16	15,5	17,641	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	50,7 \| 86,8 \| 45,1 \| 20,2
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	51,9 \| 86,5 \| 47,1 \| 22,1
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	55,0 \| 88,3 \| 51,0 \| 25,8
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	55,0 \| 88,1 \| 51,0 \| 26,0
D-207D-06	8,6	51	5,519	EN 10270-1	98,698	33,12	17,88	55,5 \| 84,7 \| 55,1 \| 26,9
D-207KM	10	48	6,718	EN 10270-1	157,693	24,53	23,47	59,7 \| 89,1 \| 57,2 \| 32,7
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	59,1 \| 85,6 \| 59,0 \| 32,7
D-231B	9,6	56	7,049	EN 10270-1	134,841	36,87	19,13	61,1 \| 89,6 \| 59,3 \| 34,3
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	54,4 \| 87,5 \| 41,5 \| 34,3
D-207KV	8,5	52,2	8,128	EN 10270-1	144,417	34,43	17,77	63,3 \| 86,5 \| 63,8 \| 39,6
D-234BD	11	55	8,861	EN 10270-1	173,816	35,38	19,62	66,9 \| 91,8 \| 65,7 \| 43,1
D-232A-06	9	51	9,692	EN 10270-1	164,831	33,99	17,01	68,6 \| 89,4 \| 69,2 \| 47,2
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	69,9 \| 87,5 \| 71,3 \| 50,8
D-234B-06	9,2	51	15,081	EN 10270-1	180,237	39,05	11,95	81,9 \| 93,4 \| 78,8 \| 73,5
D-263D	10	52	20,539	EN 10270-1	270,215	38,84	13,16	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
