Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

Cenová stupnice - Tlačná pružina D-227B

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

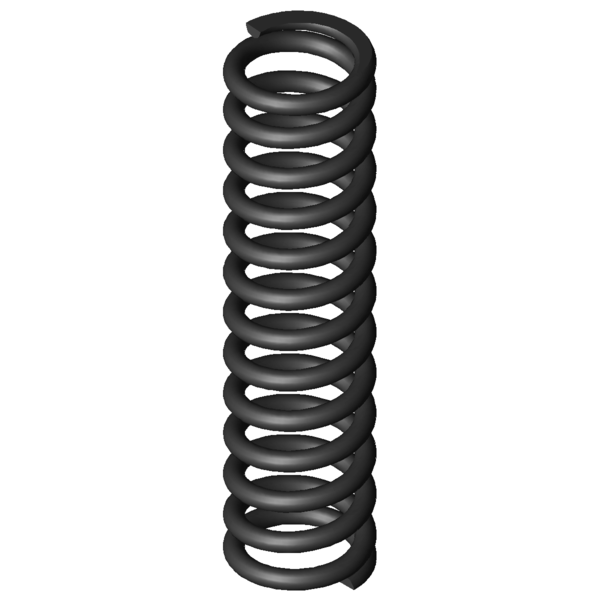

Obrázek produktu Tlačná pružina D-227B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,6	mm	Střední průměr vinutí
De	11,2	mm	Vnější průměr vinutí
Dd	7,5	mm	Největší průměr trnu
Dh	11,8	mm	Nejmenší průměr dutinky
L0	45	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	134,957	N	Maximální síla při statickém zatížení
Ln	24,43	mm	Nejmenší délka při statickém zatížení
sn	20,57	mm	Největší dráha pružiny při statickém zatížení
Fndyn	125,662	N	Maximální síla při dynamickém zatížení
Lndyn	25,85	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,26	mm	Největší dráha pružiny při dynamickém zatížení
S	3,774	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,562	N/mm	Tuhost pružiny
Gew	6,4709	g	Hmotnost výrobku
Fntol	9,13	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,99	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,08	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

síla-dráha-výpočet Tlačná pružina D-227B

Formulář dotazu Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

Formulář dotazu Tlačná pružina D-227B

Podobné tlačné pružiny pro Tlačná pružina D-227B Pružinová ocel Ø 1,6 x 9,6 x 45 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227B	EN 10270-1	1,6	11,2	45	134,957	24,43	20,57	11,5	6,562	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227B	1.4310	1,6	11,2	45	115,914	24,43	20,57	11,5	5,636	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-122A-12	10	42,5	0,63	EN 10270-1	20,219	10,43	32,07	42,4 \| 77,9 \| 39,6 \| 9,6
D-150D	12,5	48	0,788	EN 10270-1	27,553	13,04	34,96	44,5 \| 82,0 \| 39,6 \| 12,0
D-143C	10	48	0,934	EN 10270-1	33,13	12,52	35,48	45,1 \| 79,8 \| 41,3 \| 14,2
D-153A	11	52	1,072	EN 10270-1	40,884	13,88	38,13	47,0 \| 82,4 \| 42,1 \| 16,3
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	50,5 \| 82,5 \| 50,7 \| 18,3
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	61,7 \| 91,4 \| 61,1 \| 32,7
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	64,7 \| 89,9 \| 63,9 \| 40,2
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	67,9 \| 92,2 \| 67,0 \| 44,6
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	69,0 \| 88,4 \| 70,5 \| 48,1
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	76,0 \| 93,1 \| 76,7 \| 58,2
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	77,0 \| 94,5 \| 77,9 \| 58,6
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	88,6 \| 95,2 \| 89,9 \| 80,7
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	90,1 \| 98,4 \| 84,6 \| 87,4
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	92,8 \| 91,9 \| 94,2 \| 92,5
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	92,9 \| 92,5 \| 88,4 \| 97,6
D-207KM	10	48	6,718	EN 10270-1	157,693	24,53	23,47	92,2 \| 92,3 \| 86,6 \| 97,6
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	76,4 \| 95,2 \| 41,0 \| 93,1
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	90,8 \| 93,9 \| 88,0 \| 90,6
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	89,4 \| 95,5 \| 89,1 \| 83,5
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	79,5 \| 95,2 \| 80,3 \| 62,9
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	74,2 \| 93,5 \| 74,2 \| 54,9
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	69,2 \| 89,6 \| 69,6 \| 48,4
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	62,7 \| 91,8 \| 60,5 \| 35,8
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	58,1 \| 87,2 \| 55,9 \| 31,1
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	51,6 \| 85,5 \| 48,1 \| 21,1

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-227B

Země původu: DE, German; Tlačná pružina D-227B
