Tlačná pružina D-263AA Pružinová ocel Ø 2 x 8,7 x 45 mm

Name: D-263AA - Tlacné pružiny
SKU: D-263AA
Availability: InStock

Cenová stupnice - Tlačná pružina D-263AA

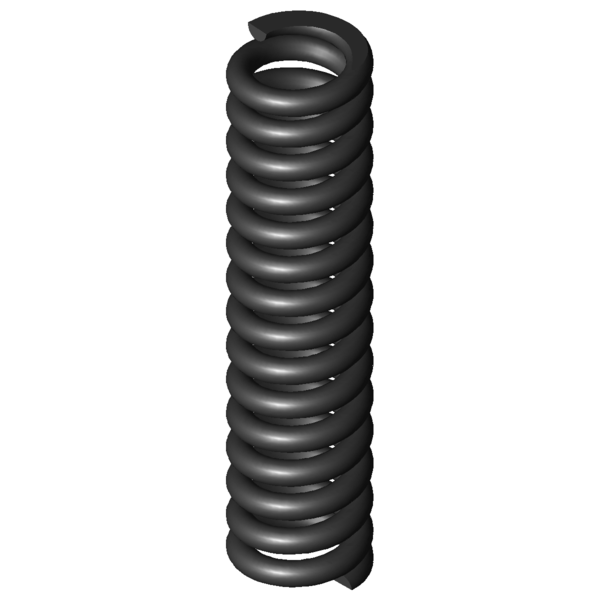

Obrázek produktu Tlačná pružina D-263AA

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8,7	mm	Střední průměr vinutí
De	10,7	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	11,2	mm	Nejmenší průměr dutinky
L0	45	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	193,141	N	Maximální síla při statickém zatížení
Ln	34,47	mm	Nejmenší délka při statickém zatížení
sn	10,53	mm	Největší dráha pružiny při statickém zatížení
Fndyn	161,17	N	Maximální síla při dynamickém zatížení
Lndyn	36,21	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,6	mm	Největší dráha pružiny při dynamickém zatížení
S	3,185	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	18,336	N/mm	Tuhost pružiny
Gew	10,5204	g	Hmotnost výrobku
Fntol	23,03	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	22,55	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263AA	EN 10270-1	2	10,7	45	193,141	34,47	10,53	13,5	18,336	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263AA	1.4310	2	10,7	45	165,888	34,47	10,53	13,5	15,748	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	49,2 \| 82,3 \| 45,1 \| 20,1
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	51,7 \| 88,4 \| 45,8 \| 21,0
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	59,1 \| 90,3 \| 55,9 \| 31,3
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	62,7 \| 91,8 \| 60,5 \| 35,8
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	61,6 \| 87,6 \| 60,6 \| 36,6
D-207KM	10	48	6,718	EN 10270-1	157,693	24,53	23,47	62,4 \| 87,4 \| 63,3 \| 36,6
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	60,6 \| 89,9 \| 53,4 \| 38,4
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	70,5 \| 89,4 \| 72,0 \| 50,0
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	65,5 \| 85,8 \| 67,0 \| 43,6
D-231	9,6	45	10,432	EN 10270-1	198,73	25,95	19,05	74,3 \| 89,9 \| 76,2 \| 56,9
D-232A-05	9	44	10,984	EN 10270-1	149,711	30,37	13,63	74,9 \| 87,3 \| 77,4 \| 59,9
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	80,0 \| 93,5 \| 81,3 \| 65,1
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	90,4 \| 95,5 \| 89,2 \| 86,4
D-234B-05	9,2	44	18,201	EN 10270-1	200,726	32,97	11,03	95,4 \| 91,3 \| 95,8 \| 99,2
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	84,7 \| 92,4 \| 87,2 \| 74,6
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	71,4 \| 89,8 \| 65,4 \| 59,0

Počet podobných kovových pružin: 16
