Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

Cenová stupnice - Tlačná pružina D-257E-05

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

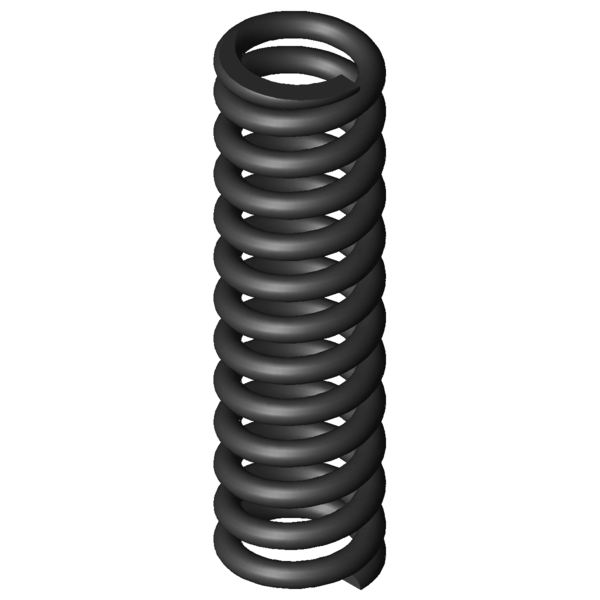

Obrázek produktu Tlačná pružina D-257E-05

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-05

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,3	mm	Střední průměr vinutí
De	12,3	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,9	mm	Nejmenší průměr dutinky
L0	44	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	202,391	N	Maximální síla při statickém zatížení
Ln	29,08	mm	Nejmenší délka při statickém zatížení
sn	14,92	mm	Největší dráha pružiny při statickém zatížení
Fndyn	181,578	N	Maximální síla při dynamickém zatížení
Lndyn	30,61	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,99	mm	Největší dráha pružiny při dynamickém zatížení
S	3,818	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	13,561	N/mm	Tuhost pružiny
Gew	10,4463	g	Hmotnost výrobku
Fntol	17,6	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	17,29	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,06	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

síla-dráha-výpočet Tlačná pružina D-257E-05

Formulář dotazu Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

Formulář dotazu Tlačná pružina D-257E-05

Podobné tlačné pružiny pro Tlačná pružina D-257E-05 Pružinová ocel Ø 2 x 10,3 x 44 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257E-05	EN 10270-1	2	12,3	44	202,391	29,08	14,92	11	13,561	89,0 \| 95,4 \| 90,3 \| 81,4
VD-257E-05	1.4310	2	12,3	44	173,832	29,08	14,92	11	11,647	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-190D	13	40	1,804	EN 10270-1	44,019	15,6	24,4	44,1 \| 84,0 \| 36,6 \| 11,5
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	47,2 \| 82,5 \| 43,2 \| 15,8
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	51,2 \| 80,3 \| 49,4 \| 23,9
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	50,9 \| 84,3 \| 46,8 \| 21,6
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	56,6 \| 86,4 \| 56,8 \| 26,6
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	56,5 \| 86,5 \| 54,6 \| 28,4
D-207KC	12,5	38,8	4,559	EN 10270-1	94,576	18,05	20,75	57,9 \| 90,4 \| 54,1 \| 29,0
D-222C	12,7	41	5,139	EN 10270-1	102,685	21,02	19,98	60,0 \| 89,8 \| 57,4 \| 32,7
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	66,6 \| 91,2 \| 66,5 \| 42,3
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	69,2 \| 89,6 \| 69,6 \| 48,4
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	70,5 \| 89,4 \| 72,0 \| 50,0
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	81,5 \| 94,3 \| 82,6 \| 67,5
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	91,0 \| 91,6 \| 93,4 \| 88,0
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	89,0 \| 95,4 \| 90,3 \| 81,4
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	79,4 \| 97,0 \| 79,2 \| 62,0
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	84,0 \| 94,9 \| 83,0 \| 74,0
D-260	12	38,5	19,176	EN 10270-1	290,763	23,34	15,16	84,9 \| 98,8 \| 74,0 \| 81,9
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	72,4 \| 92,4 \| 72,5 \| 52,4
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	80,6 \| 97,0 \| 80,3 \| 64,4
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	68,5 \| 94,9 \| 69,7 \| 40,9
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	62,6 \| 90,3 \| 62,0 \| 35,5
D-288D	13	42,5	36,186	EN 10270-1	388,872	31,75	10,75	59,3 \| 88,3 \| 57,4 \| 32,2
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	68,7 \| 94,9 \| 68,3 \| 43,0

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-05

Země původu: DE, German; Tlačná pružina D-257E-05
