Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

Cenová stupnice - Tlačná pružina D-225

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

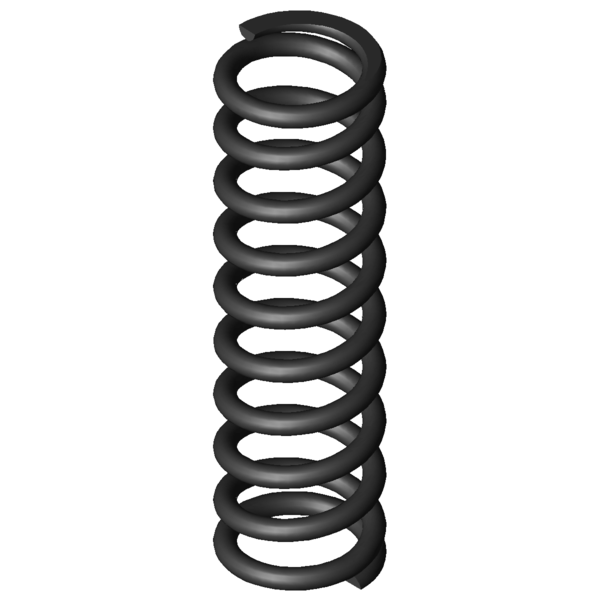

Obrázek produktu Tlačná pružina D-225

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-225

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11,6	mm	Vnější průměr vinutí
Dd	7,9	mm	Největší průměr trnu
Dh	12,2	mm	Nejmenší průměr dutinky
L0	40,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	166,362	N	Maximální síla při statickém zatížení
Ln	19,32	mm	Nejmenší délka při statickém zatížení
sn	21,18	mm	Největší dráha pružiny při statickém zatížení
Fndyn	133,53	N	Maximální síla při dynamickém zatížení
Lndyn	23,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,08	mm	Největší dráha pružiny při dynamickém zatížení
S	4,576	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,855	N/mm	Tuhost pružiny
Gew	5,2426	g	Hmotnost výrobku
Fntol	9,42	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	9,29	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,88	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

síla-dráha-výpočet Tlačná pružina D-225

Formulář dotazu Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

Formulář dotazu Tlačná pružina D-225

Podobné tlačné pružiny pro Tlačná pružina D-225 Pružinová ocel Ø 1,6 x 10 x 40,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-225	EN 10270-1	1,6	11,6	40,5	166,362	19,32	21,18	8,5	7,855	100,0 \| 100,0 \| 100,0 \| 100,0
VD-225	1.4310	1,6	11,6	40,5	142,011	19,45	21,05	8,5	6,746	92,8 \| 100,0 \| 92,4 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	49,8 \| 84,5 \| 49,6 \| 15,3
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	50,4 \| 83,4 \| 50,8 \| 17,0
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	50,8 \| 82,1 \| 53,0 \| 17,3
D-180O-01	13	41	1,714	EN 10270-1	46,962	13,61	27,39	54,1 \| 87,7 \| 52,8 \| 21,8
D-190D	13	40	1,804	EN 10270-1	44,019	15,6	24,4	56,1 \| 88,7 \| 56,6 \| 23,0
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	62,8 \| 88,7 \| 62,3 \| 37,3
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	65,7 \| 90,6 \| 66,2 \| 40,2
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	71,2 \| 91,5 \| 73,2 \| 49,0
D-207KC	12,5	38,8	4,559	EN 10270-1	94,576	18,05	20,75	76,5 \| 94,1 \| 77,4 \| 58,0
D-222C	12,7	41	5,139	EN 10270-1	102,685	21,02	19,98	80,1 \| 96,7 \| 78,0 \| 65,4
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	82,0 \| 97,1 \| 75,9 \| 73,0
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	85,7 \| 95,6 \| 84,2 \| 77,2
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	89,4 \| 95,5 \| 89,1 \| 83,5
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	89,3 \| 97,7 \| 78,1 \| 92,2
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	100,0 \| 100,0 \| 100,0 \| 100,0
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	93,8 \| 92,9 \| 90,1 \| 98,2
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	89,6 \| 95,5 \| 80,4 \| 92,8
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	85,0 \| 94,6 \| 86,5 \| 74,1
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	80,4 \| 93,4 \| 82,0 \| 65,8
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	74,3 \| 88,8 \| 76,3 \| 57,9
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	70,5 \| 89,4 \| 72,0 \| 50,0
D-260	12	38,5	19,176	EN 10270-1	290,763	23,34	15,16	65,3 \| 90,6 \| 64,4 \| 41,0
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	61,6 \| 86,4 \| 61,2 \| 37,3
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	59,0 \| 87,0 \| 57,8 \| 32,2
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	53,7 \| 84,7 \| 51,1 \| 25,3
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	51,1 \| 85,3 \| 46,5 \| 21,5
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	51,2 \| 85,9 \| 46,5 \| 21,3

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-225

Země původu: DE, German; Tlačná pružina D-225
