Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

Cenová stupnice - Tlačná pružina D-227E

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

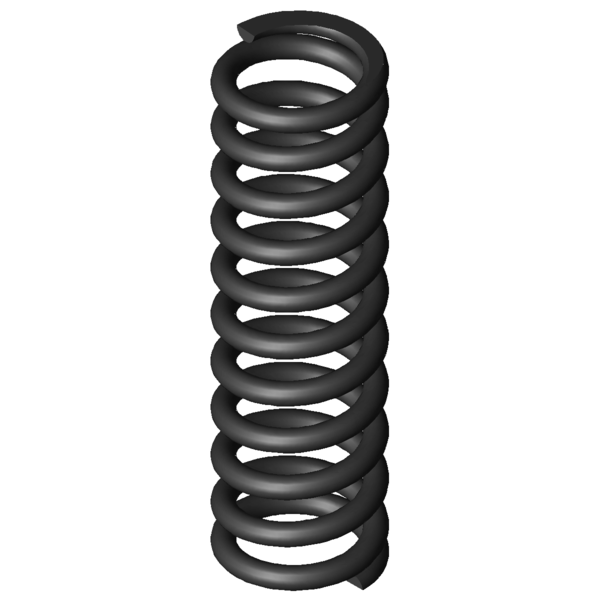

Obrázek produktu Tlačná pružina D-227E

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227E

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,4	mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dd	7,3	mm	Největší průměr trnu
Dh	11,6	mm	Nejmenší průměr dutinky
L0	37,1	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	138,708	N	Maximální síla při statickém zatížení
Ln	20,71	mm	Nejmenší délka při statickém zatížení
sn	16,39	mm	Největší dráha pružiny při statickém zatížení
Fndyn	128,867	N	Maximální síla při dynamickém zatížení
Lndyn	21,87	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,46	mm	Největší dráha pružiny při dynamickém zatížení
S	3,737	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,461	N/mm	Tuhost pružiny
Gew	5,3974	g	Hmotnost výrobku
Fntol	9,72	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	9,57	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,98	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

síla-dráha-výpočet Tlačná pružina D-227E

Formulář dotazu Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

Formulář dotazu Tlačná pružina D-227E

Podobné tlačné pružiny pro Tlačná pružina D-227E Pružinová ocel Ø 1,6 x 9,4 x 37,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227E	EN 10270-1	1,6	11	37,1	138,708	20,71	16,39	9,5	8,461	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227E	1.4310	1,6	11	37,1	119,135	20,71	16,39	9,5	7,267	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	47,5 \| 85,9 \| 42,5 \| 14,2
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	47,5 \| 83,0 \| 43,8 \| 15,8
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	49,3 \| 86,5 \| 45,3 \| 16,0
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	51,9 \| 82,6 \| 51,2 \| 21,9
D-179L	12	34	2,094	EN 10270-1	50,79	9,75	24,25	53,6 \| 84,0 \| 52,1 \| 24,7
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	63,0 \| 90,3 \| 61,3 \| 37,3
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	68,4 \| 85,5 \| 71,6 \| 48,2
D-207KC	12,5	38,8	4,559	EN 10270-1	94,576	18,05	20,75	73,3 \| 92,5 \| 73,6 \| 53,9
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	75,3 \| 94,8 \| 76,1 \| 55,0
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	84,0 \| 95,7 \| 84,7 \| 71,7
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	84,7 \| 90,4 \| 87,3 \| 76,5
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	92,0 \| 97,8 \| 92,5 \| 85,6
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	89,6 \| 95,5 \| 80,4 \| 92,8
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	92,0 \| 92,5 \| 89,2 \| 94,5
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	100,0 \| 100,0 \| 100,0 \| 100,0
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	93,7 \| 94,0 \| 94,8 \| 92,2
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	86,7 \| 91,3 \| 88,9 \| 79,8
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	82,6 \| 92,4 \| 84,4 \| 70,9
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	74,6 \| 91,7 \| 73,7 \| 58,5
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	72,1 \| 89,0 \| 73,4 \| 53,9
D-260	12	38,5	19,176	EN 10270-1	290,763	23,34	15,16	67,9 \| 89,3 \| 70,1 \| 44,1
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	62,7 \| 91,4 \| 60,7 \| 35,9
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	60,1 \| 86,6 \| 58,9 \| 34,7
D-262A-15	11	32	29,813	EN 10270-1	329,261	20,96	11,04	57,3 \| 88,8 \| 54,7 \| 28,4
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	52,8 \| 84,9 \| 50,5 \| 23,1
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	53,8 \| 90,4 \| 48,1 \| 23,0

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-227E

Země původu: DE, German; Tlačná pružina D-227E
