Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

Cenová stupnice - Tlačná pružina D-152A

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

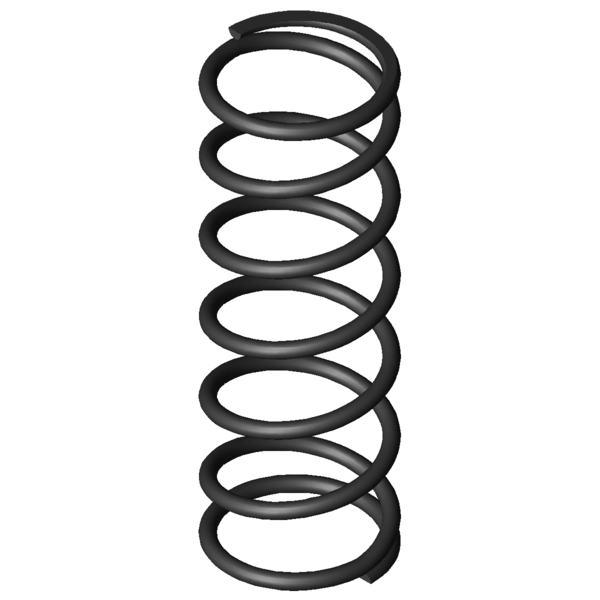

Obrázek produktu Tlačná pružina D-152A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-152A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dd	8,5	mm	Největší průměr trnu
Dh	11,7	mm	Nejmenší průměr dutinky
L0	31,6	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	42,093	N	Maximální síla při statickém zatížení
Ln	8,88	mm	Nejmenší délka při statickém zatížení
sn	22,73	mm	Největší dráha pružiny při statickém zatížení
Fndyn	37,786	N	Maximální síla při dynamickém zatížení
Lndyn	11,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,52	mm	Největší dráha pružiny při dynamickém zatížení
S	5,564	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,852	N/mm	Tuhost pružiny
Gew	1,4628	g	Hmotnost výrobku
Fntol	2,37	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,35	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,94	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

síla-dráha-výpočet Tlačná pružina D-152A

Formulář dotazu Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

Formulář dotazu Tlačná pružina D-152A

Podobné tlačné pružiny pro Tlačná pružina D-152A Pružinová ocel Ø 1 x 10 x 31,6 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-152A	EN 10270-1	1	11	31,6	42,093	8,88	22,73	5,5	1,852	100,0 \| 100,0 \| 100,0 \| 100,0
VD-152A	1.4310	1	11	31,6	36,153	8,88	22,73	5,5	1,591	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-12	11,5	33,8	0,056	EN 10270-1	1,409	8,76	25,04	43,3 \| 79,7 \| 47,1 \| 3,0
D-090X	10,5	28,1	0,477	EN 10270-1	11,256	4,5	23,6	56,6 \| 82,5 \| 61,5 \| 25,8
D-115E	12	32,7	0,484	EN 10270-1	13,391	5,05	27,65	56,4 \| 86,1 \| 57,0 \| 26,2
D-119	10,8	30	0,759	EN 10270-1	17,092	7,47	22,53	67,3 \| 91,0 \| 69,9 \| 41,0
D-150C	12,5	32	1,218	EN 10270-1	27,84	9,14	22,86	81,4 \| 95,6 \| 82,8 \| 65,8
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	85,0 \| 95,9 \| 85,9 \| 73,3
D-143B	10	29,1	1,613	EN 10270-1	34,021	8	21,1	88,3 \| 91,0 \| 86,8 \| 87,1
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-179L	12	34	2,094	EN 10270-1	50,79	9,75	24,25	89,5 \| 91,8 \| 88,3 \| 88,4
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	69,0 \| 93,0 \| 68,5 \| 45,4
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	65,7 \| 90,4 \| 65,7 \| 41,0
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	63,5 \| 86,4 \| 64,4 \| 39,8
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	58,0 \| 86,7 \| 56,0 \| 31,4
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	51,9 \| 82,6 \| 51,2 \| 21,9
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	51,3 \| 85,6 \| 48,2 \| 20,2
D-207KK	10	29,9	9,88	EN 10270-1	121,137	17,64	12,26	49,1 \| 84,1 \| 44,3 \| 18,7
D-234	12	32	11,856	EN 10270-1	128,437	21,17	10,83	45,9 \| 82,0 \| 40,2 \| 15,6
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	44,5 \| 84,8 \| 35,9 \| 12,8
D-230	9,6	31,5	15,341	EN 10270-1	196,827	18,67	12,83	44,7 \| 83,2 \| 38,9 \| 12,1
D-233E-20	10	31	17,016	EN 10270-1	130,455	23,33	7,67	42,0 \| 82,1 \| 33,0 \| 10,9
D-257E-03	12,3	32	19,889	EN 10270-1	216,855	21,1	10,9	40,8 \| 79,4 \| 33,7 \| 9,3
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	38,4 \| 78,4 \| 29,0 \| 7,9
D-234B-03	9,2	32	26,391	EN 10270-1	214,923	23,86	8,14	38,0 \| 79,3 \| 27,7 \| 7,0

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-152A

Země původu: DE, German; Tlačná pružina D-152A
