Tlačná pružina D-115E Pružinová ocel Ø 0,7 x 11,3 x 32,7 mm

Name: D-115E - Tlacné pružiny
SKU: D-115E
Availability: InStock

Cenová stupnice - Tlačná pružina D-115E

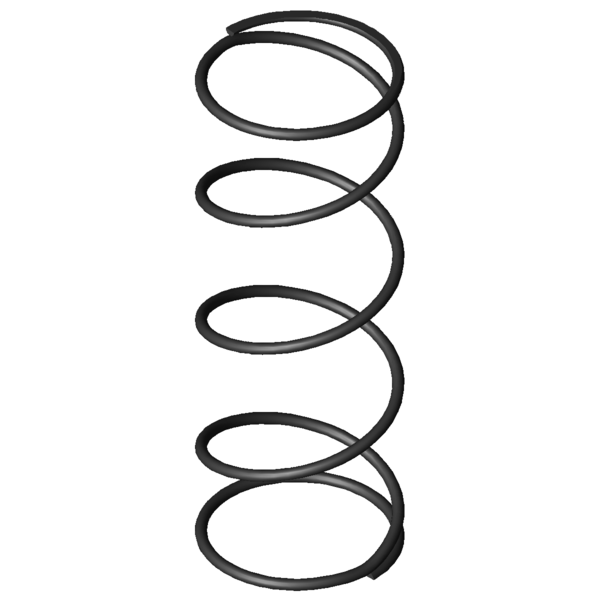

Obrázek produktu Tlačná pružina D-115E

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11,3	mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	13,3	mm	Nejmenší průměr dutinky
L0	32,7	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	13,391	N	Maximální síla při statickém zatížení
Ln	5,05	mm	Nejmenší délka při statickém zatížení
sn	27,65	mm	Největší dráha pružiny při statickém zatížení
Fndyn	12,012	N	Maximální síla při dynamickém zatížení
Lndyn	7,9	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,51	mm	Největší dráha pružiny při dynamickém zatížení
S	9,143	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,484	N/mm	Tuhost pružiny
Gew	0,594	g	Hmotnost výrobku
Fntol	1,1	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,1	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	1,86	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115E	EN 10270-1	0,7	12	32,7	13,391	5,05	27,65	3,5	0,484	100,0 \| 100,0 \| 100,0 \| 100,0
VD-115E	1.4310	0,7	12	32,7	11,501	5,05	27,65	3,5	0,416	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-12	11,5	33,8	0,056	EN 10270-1	1,409	8,76	25,04	50,1 \| 88,0 \| 50,5 \| 11,6
D-115E	12	32,7	0,484	EN 10270-1	13,391	5,05	27,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-117O	12	36	0,54	EN 10270-1	15,264	7,73	28,27	91,7 \| 92,8 \| 92,8 \| 89,7
D-119	10,8	30	0,759	EN 10270-1	17,092	7,47	22,53	77,8 \| 89,7 \| 79,9 \| 63,8
D-142D-01	12,3	35	0,82	EN 10270-1	21,79	8,44	26,56	75,8 \| 89,6 \| 78,8 \| 59,0
D-150C	12,5	32	1,218	EN 10270-1	27,84	9,14	22,86	64,4 \| 88,0 \| 65,4 \| 39,8
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	61,5 \| 84,2 \| 64,6 \| 35,7
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	56,4 \| 86,1 \| 57,0 \| 26,2
D-179L	12	34	2,094	EN 10270-1	50,79	9,75	24,25	55,6 \| 86,6 \| 57,0 \| 23,1
D-180O	13	34,4	2,338	EN 10270-1	55,596	10,62	23,78	52,6 \| 81,9 \| 55,0 \| 20,7
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	45,0 \| 80,8 \| 42,3 \| 11,9
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	44,0 \| 80,0 \| 41,2 \| 10,7
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	42,6 \| 77,5 \| 40,0 \| 10,4
D-222B	12,7	35	5,743	EN 10270-1	91,078	19,14	15,86	40,6 \| 77,2 \| 36,0 \| 8,4
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	42,0 \| 76,2 \| 41,9 \| 8,0
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	39,5 \| 75,2 \| 36,5 \| 6,7
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	38,8 \| 79,1 \| 31,9 \| 5,3

Počet podobných kovových pružin: 16
