Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

Cenová stupnice - Tlačná pružina D-152B

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

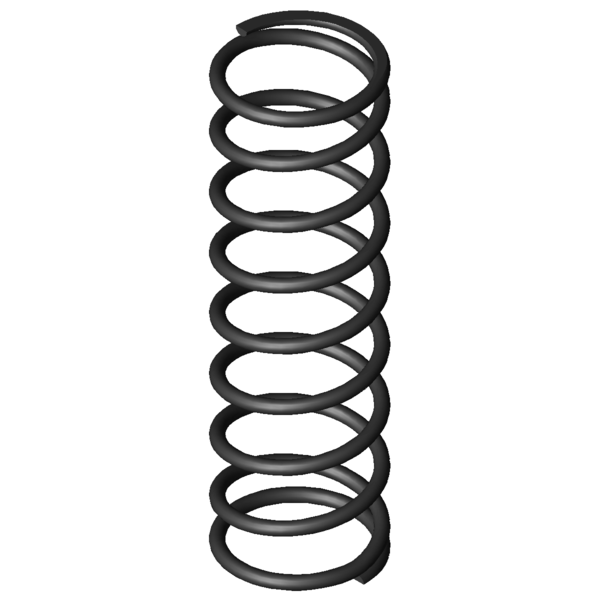

Obrázek produktu Tlačná pružina D-152B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-152B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dd	8,5	mm	Největší průměr trnu
Dh	11,7	mm	Nejmenší průměr dutinky
L0	36	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	33,449	N	Maximální síla při statickém zatížení
Ln	11,38	mm	Nejmenší délka při statickém zatížení
sn	24,63	mm	Největší dráha pružiny při statickém zatížení
Fndyn	32,165	N	Maximální síla při dynamickém zatížení
Lndyn	12,32	mm	Nejmenší délka při dynamickém zatížení
shdyn	11,71	mm	Největší dráha pružiny při dynamickém zatížení
S	4,667	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	7,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,358	N/mm	Tuhost pružiny
Gew	1,8529	g	Hmotnost výrobku
Fntol	2,13	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,11	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,2	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

síla-dráha-výpočet Tlačná pružina D-152B

Formulář dotazu Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

Formulář dotazu Tlačná pružina D-152B

Podobné tlačné pružiny pro Tlačná pružina D-152B Pružinová ocel Ø 1 x 10 x 36 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-152B	EN 10270-1	1	11	36	33,449	11,38	24,63	7,5	1,358	100,0 \| 100,0 \| 100,0 \| 100,0
VD-152B	1.4310	1	11	36	28,729	11,38	24,63	7,5	1,167	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-12	11,5	33,8	0,056	EN 10270-1	1,409	8,76	25,04	45,1 \| 79,8 \| 51,3 \| 4,1
D-090U-13	10,6	38,3	0,106	EN 10270-1	2,717	12,58	25,73	47,7 \| 83,5 \| 51,9 \| 7,8
D-090W-02	11,6	40	0,221	EN 10270-1	7,372	6,65	33,35	48,9 \| 82,6 \| 47,9 \| 16,3
D-117O	12	36	0,54	EN 10270-1	15,264	7,73	28,27	65,6 \| 90,6 \| 66,4 \| 39,8
D-142D-01	12,3	35	0,82	EN 10270-1	21,79	8,44	26,56	77,2 \| 92,2 \| 78,9 \| 60,4
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	93,2 \| 97,4 \| 93,9 \| 88,2
D-143F	9,5	35	1,236	EN 10270-1	29,346	11,26	23,74	91,4 \| 91,2 \| 92,1 \| 91,0
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	95,7 \| 94,5 \| 94,5 \| 98,2
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	85,0 \| 95,9 \| 85,9 \| 73,3
D-179L	12	34	2,094	EN 10270-1	50,79	9,75	24,25	79,8 \| 92,3 \| 82,2 \| 64,8
D-162	9	36	2,094	EN 10270-1	47,415	13,36	22,64	80,0 \| 93,9 \| 81,2 \| 64,8
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	68,0 \| 90,0 \| 70,9 \| 43,0
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	60,7 \| 89,1 \| 59,7 \| 33,3
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	58,6 \| 90,5 \| 56,2 \| 29,2
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	54,2 \| 85,7 \| 54,6 \| 22,4
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	51,9 \| 86,0 \| 48,8 \| 21,0
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	50,5 \| 84,3 \| 48,4 \| 18,8
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	50,8 \| 82,1 \| 53,0 \| 17,3
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	49,3 \| 86,5 \| 45,3 \| 16,0
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	46,5 \| 82,3 \| 42,5 \| 14,8
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	43,8 \| 80,4 \| 39,5 \| 11,4
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	40,7 \| 81,5 \| 31,1 \| 9,4
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	40,1 \| 78,1 \| 33,7 \| 8,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-152B

Země původu: DE, German; Tlačná pružina D-152B
