Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

Cenová stupnice - Tlačná pružina D-227A-03

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

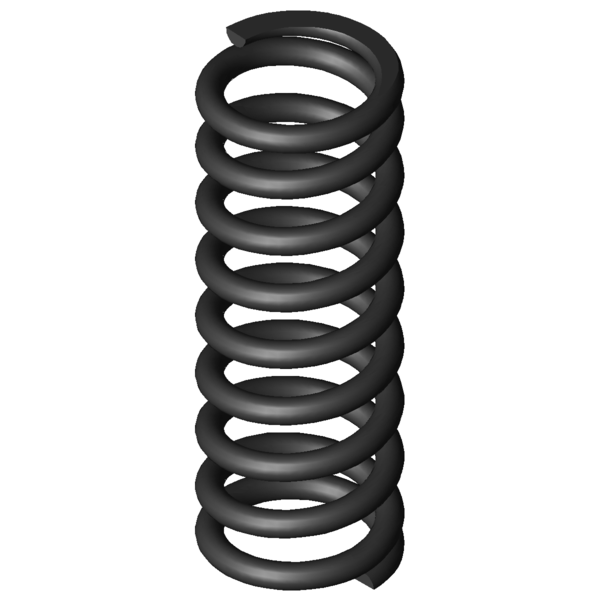

Obrázek produktu Tlačná pružina D-227A-03
Obrázek produktu Tlačná pružina D-227A-03
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227A-03

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,6 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 9,9 mm Střední průměr vinutí
De 11,5 mm Vnější průměr vinutí
Dd 7,8 mm Největší průměr trnu
Dh 12,1 mm Nejmenší průměr dutinky
L0 32 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 136,799 N Maximální síla při statickém zatížení
Ln 17,09 mm Nejmenší délka při statickém zatížení
sn 14,91 mm Největší dráha pružiny při statickém zatížení
Fndyn 128,076 N Maximální síla při dynamickém zatížení
Lndyn 18,04 mm Nejmenší délka při dynamickém zatížení
shdyn 5,53 mm Největší dráha pružiny při dynamickém zatížení
S 4,053 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 7,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 9,174 N/mm Tuhost pružiny
Gew 4,6959 g Hmotnost výrobku
Fntol 9,24 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 9,1 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,25 mm (+/-) Tolerance průměru vinutí
L0tol 0,78 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

síla-dráha-výpočet Tlačná pružina D-227A-03

Formulář dotazu Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

Formulář dotazu Tlačná pružina D-227A-03

Podobné tlačné pružiny pro Tlačná pružina D-227A-03 Pružinová ocel Ø 1,6 x 9,9 x 32 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-227A-03 EN 10270-1 1,6 11,5 32 136,799 17,09 14,91 7,5 9,174 60,1 | 91,9 | 57,8 | 30,8
VD-227A-03 1.4310 1,6 11,5 32 117,496 17,09 14,91 7,5 7,88 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-115E 12 32,7 0,484 EN 10270-1 13,391 5,05 27,65 38,8 | 79,1 | 31,9 | 5,3
D-117O 12 36 0,54 EN 10270-1 15,264 7,73 28,27 38,7 | 78,2 | 31,9 | 5,9
D-119 10,8 30 0,759 EN 10270-1 17,092 7,47 22,53 42,3 | 79,2 | 39,3 | 8,3
D-142D-01 12,3 35 0,82 EN 10270-1 21,79 8,44 26,56 41,8 | 80,4 | 36,0 | 8,9
D-150C 12,5 32 1,218 EN 10270-1 27,84 9,14 22,86 47,0 | 84,8 | 42,8 | 13,3
D-152B 11 36 1,358 EN 10270-1 33,449 11,38 24,63 46,5 | 82,3 | 42,5 | 14,8
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 51,3 | 85,6 | 48,2 | 20,2
D-179L 12 34 2,094 EN 10270-1 50,79 9,75 24,25 52,8 | 86,2 | 49,3 | 22,8
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 66,9 | 88,3 | 67,9 | 44,5
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 69,9 | 89,4 | 71,0 | 49,3
D-207AB 11 36 4,656 EN 10270-1 82,1 18,37 17,63 71,2 | 90,7 | 72,3 | 50,8
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 53,3 | 85,8 | 54,3 | 19,8
D-207K-04 11,5 38 6,068 EN 10270-1 122,11 17,88 20,13 80,1 | 92,7 | 81,7 | 66,1
D-227A-04 11,5 38 7,243 EN 10270-1 124,631 20,79 17,21 87,5 | 94,7 | 88,9 | 78,9
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 60,1 | 91,9 | 57,8 | 30,8
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 61,0 | 86,4 | 63,4 | 33,1
D-234 12 32 11,856 EN 10270-1 128,437 21,17 10,83 67,4 | 93,9 | 68,6 | 39,8
D-224 11,6 27 12,139 EN 10270-1 165,144 13,4 13,6 85,7 | 94,5 | 87,0 | 75,6
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 68,4 | 96,7 | 60,0 | 48,5
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 71,0 | 88,6 | 72,9 | 51,4
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 67,8 | 91,8 | 54,5 | 57,0
D-257E-03 12,3 32 19,889 EN 10270-1 216,855 21,1 10,9 81,8 | 96,5 | 82,3 | 66,7
D-263 10,7 36 23,574 EN 10270-1 195,76 27,7 8,3 80,6 | 95,4 | 67,3 | 79,1
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 93,3 | 92,1 | 95,4 | 92,4
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 81,9 | 96,0 | 52,1 | 97,6
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 100,0 | 100,0 | 100,0 | 100,0
D-263Q-03 12,3 32 33,09 EN 10270-1 336,629 21,83 10,17 92,8 | 93,4 | 95,0 | 90,1
D-263C 10 33,4 33,512 EN 10270-1 269,567 25,36 8,04 87,3 | 95,6 | 77,3 | 89,0
D-263T 11 36,5 36,863 EN 10270-1 317,329 27,89 8,61 87,0 | 92,9 | 87,2 | 80,9
D-263V-03 12,35 32 44,385 EN 10270-1 388,737 23,24 8,76 80,2 | 91,4 | 82,0 | 67,2
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-227A-03

Země původu: DE, German; Tlačná pružina D-227A-03
