Tlačná pružina D-263C Pružinová ocel Ø 2 x 8 x 33,4 mm

Name: D-263C - Tlacné pružiny
SKU: D-263C
Availability: InStock

Cenová stupnice - Tlačná pružina D-263C

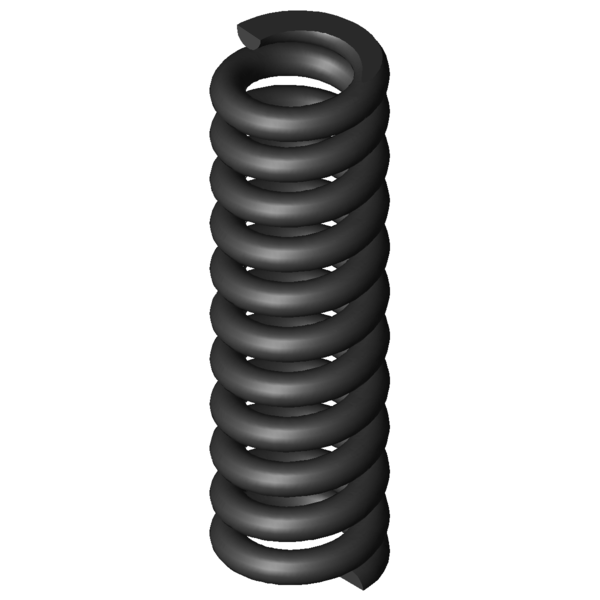

Obrázek produktu Tlačná pružina D-263C

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	5,6	mm	Největší průměr trnu
Dh	10,5	mm	Nejmenší průměr dutinky
L0	33,4	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	269,567	N	Maximální síla při statickém zatížení
Ln	25,36	mm	Nejmenší délka při statickém zatížení
sn	8,04	mm	Největší dráha pružiny při statickém zatížení
Fndyn	229,889	N	Maximální síla při dynamickém zatížení
Lndyn	26,54	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,71	mm	Největší dráha pružiny při dynamickém zatížení
S	3,305	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	33,512	N/mm	Tuhost pružiny
Gew	7,1774	g	Hmotnost výrobku
Fntol	29,47	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	28,88	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,76	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263C	EN 10270-1	2	10	33,4	269,567	25,36	8,04	9,5	33,512	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263C	1.4310	2	10	33,4	231,53	25,36	8,04	9,5	28,783	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-198	9,25	33	5,715	EN 10270-1	103,156	14,95	18,05	47,7 \| 84,6 \| 41,4 \| 17,0
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	50,9 \| 89,0 \| 44,3 \| 19,3
D-207D-03	8,6	32	9,118	EN 10270-1	98,938	21,15	10,85	55,5 \| 83,9 \| 55,4 \| 27,2
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	55,8 \| 87,6 \| 52,3 \| 27,4
D-207KK	10	29,9	9,88	EN 10270-1	121,137	17,64	12,26	57,6 \| 88,2 \| 55,3 \| 29,5
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	68,1 \| 92,2 \| 69,0 \| 43,1
D-230	9,6	31,5	15,341	EN 10270-1	196,827	18,67	12,83	67,9 \| 90,1 \| 67,8 \| 45,8
D-232A-03	9	32	15,691	EN 10270-1	153,477	22,22	9,78	68,3 \| 88,6 \| 69,6 \| 46,8
D-233E-20	10	31	17,016	EN 10270-1	130,455	23,33	7,67	72,0 \| 93,4 \| 71,9 \| 50,7
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	83,5 \| 95,4 \| 84,7 \| 70,3
D-234B-03	9,2	32	26,391	EN 10270-1	214,923	23,86	8,14	86,9 \| 92,6 \| 89,3 \| 78,7
D-234B-01	9,5	32	27,559	EN 10270-1	301,773	21,05	10,95	85,7 \| 93,6 \| 81,4 \| 82,2
D-262A-15	11	32	29,813	EN 10270-1	329,261	20,96	11,04	87,3 \| 95,6 \| 77,3 \| 89,0
D-234E	9	30,3	30,16	EN 10270-1	225,587	22,82	7,48	89,5 \| 90,2 \| 88,4 \| 90,0
D-263C	10	33,4	33,512	EN 10270-1	269,567	25,36	8,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	90,4 \| 91,1 \| 89,2 \| 91,0

Počet podobných kovových pružin: 15
