Tlačná pružina D-262D Pružinová ocel Ø 2 x 8,7 x 29 mm

Name: D-262D - Tlacné pružiny
SKU: D-262D
Availability: InStock

Cenová stupnice - Tlačná pružina D-262D

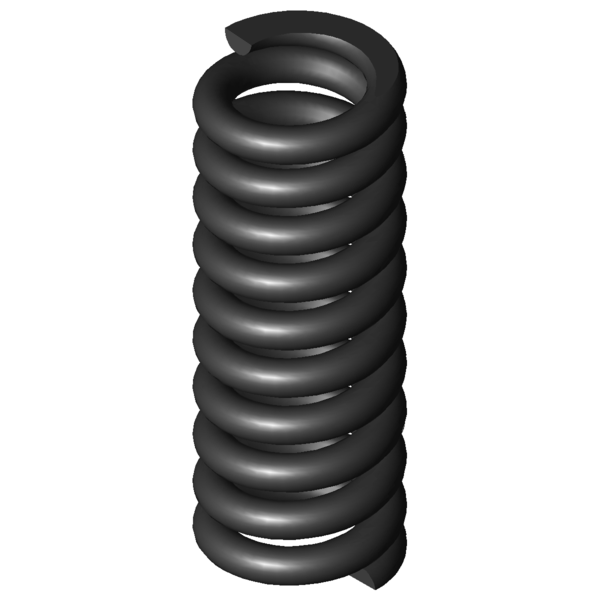

Obrázek produktu Tlačná pružina D-262D

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8,7	mm	Střední průměr vinutí
De	10,7	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	11,2	mm	Nejmenší průměr dutinky
L0	29	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	169,413	N	Maximální síla při statickém zatížení
Ln	23,18	mm	Nejmenší délka při statickém zatížení
sn	5,82	mm	Největší dráha pružiny při statickém zatížení
Fndyn	137,744	N	Maximální síla při dynamickém zatížení
Lndyn	24,27	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,73	mm	Největší dráha pružiny při dynamickém zatížení
S	3,176	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	29,121	N/mm	Tuhost pružiny
Gew	7,1267	g	Hmotnost výrobku
Fntol	24,14	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	23,66	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,74	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-262D	EN 10270-1	2	10,7	29	169,413	23,18	5,82	8,5	29,121	100,0 \| 100,0 \| 100,0 \| 100,0
VD-262D	1.4310	2	10,7	29	145,508	23,18	5,82	8,5	25,012	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	40,2 \| 80,3 \| 31,4 \| 8,8
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	45,5 \| 84,4 \| 38,0 \| 14,0
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	47,1 \| 85,3 \| 40,3 \| 15,5
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	51,1 \| 87,9 \| 45,0 \| 20,3
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	54,8 \| 84,8 \| 52,3 \| 27,2
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	59,8 \| 87,9 \| 59,9 \| 31,5
D-207KK	10	29,9	9,88	EN 10270-1	121,137	17,64	12,26	60,6 \| 88,5 \| 59,5 \| 33,9
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	63,1 \| 86,4 \| 63,4 \| 39,4
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	66,8 \| 88,4 \| 70,1 \| 41,7
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	71,0 \| 92,6 \| 70,7 \| 49,7
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	71,0 \| 87,6 \| 72,7 \| 52,7
D-230	9,6	31,5	15,341	EN 10270-1	196,827	18,67	12,83	68,6 \| 87,3 \| 65,7 \| 52,7
D-233E-20	10	31	17,016	EN 10270-1	130,455	23,33	7,67	75,5 \| 91,5 \| 76,4 \| 58,4
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	82,6 \| 90,0 \| 85,3 \| 72,6
D-262D	10,7	29	29,121	EN 10270-1	169,413	23,18	5,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-259	12	26,5	29,636	EN 10270-1	295,993	16,51	9,99	83,2 \| 93,5 \| 57,7 \| 98,2
D-262A-15	11	32	29,813	EN 10270-1	329,261	20,96	11,04	81,9 \| 96,0 \| 52,1 \| 97,6
D-234E	9	30,3	30,16	EN 10270-1	225,587	22,82	7,48	87,6 \| 89,9 \| 76,5 \| 96,5

Počet podobných kovových pružin: 17
