Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

Cenová stupnice - Tlačná pružina D-224

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

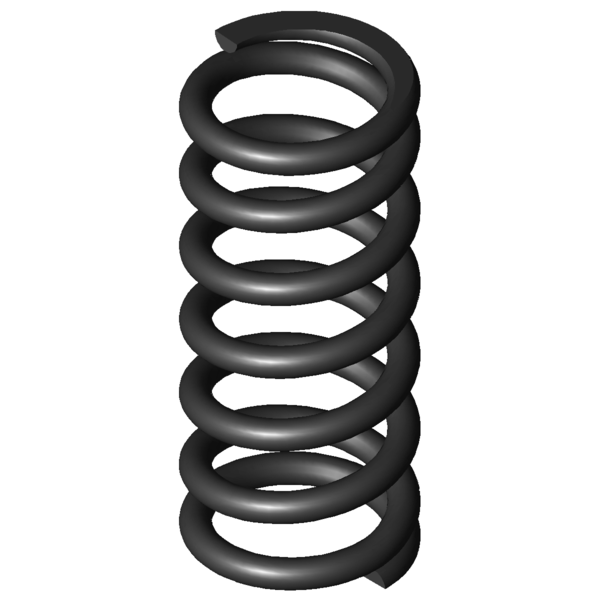

Obrázek produktu Tlačná pružina D-224

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-224

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10	mm	Střední průměr vinutí
De	11,6	mm	Vnější průměr vinutí
Dd	7,9	mm	Největší průměr trnu
Dh	12,2	mm	Nejmenší průměr dutinky
L0	27	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	165,144	N	Maximální síla při statickém zatížení
Ln	13,4	mm	Nejmenší délka při statickém zatížení
sn	13,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn	133,53	N	Maximální síla při dynamickém zatížení
Lndyn	16	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,93	mm	Největší dráha pružiny při dynamickém zatížení
S	4,618	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	12,139	N/mm	Tuhost pružiny
Gew	3,7447	g	Hmotnost výrobku
Fntol	10,03	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	9,89	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,62	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

síla-dráha-výpočet Tlačná pružina D-224

Formulář dotazu Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

Formulář dotazu Tlačná pružina D-224

Podobné tlačné pružiny pro Tlačná pružina D-224 Pružinová ocel Ø 1,6 x 10 x 27 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-224	EN 10270-1	1,6	11,6	27	165,144	13,4	13,6	5,5	12,139	100,0 \| 100,0 \| 100,0 \| 100,0
VD-224	1.4310	1,6	11,6	27	141,842	13,4	13,6	5,5	10,426	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117H-21	10	27	0,905	EN 10270-1	19,022	5,98	21,02	41,1 \| 77,7 \| 38,1 \| 7,5
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	41,9 \| 78,1 \| 39,6 \| 8,0
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	46,1 \| 79,4 \| 47,5 \| 11,5
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	49,7 \| 84,5 \| 49,3 \| 15,2
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	55,1 \| 84,6 \| 59,8 \| 21,0
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	56,0 \| 89,1 \| 55,9 \| 23,0
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	59,9 \| 86,4 \| 59,7 \| 33,6
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	62,8 \| 88,9 \| 62,2 \| 37,2
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	70,7 \| 92,9 \| 70,5 \| 48,6
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	76,9 \| 94,5 \| 78,2 \| 58,0
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	75,0 \| 95,2 \| 64,6 \| 65,3
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	82,8 \| 95,9 \| 79,4 \| 73,1
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	78,1 \| 91,5 \| 59,2 \| 83,5
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	89,4 \| 97,2 \| 76,4 \| 94,4
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	80,9 \| 94,3 \| 69,3 \| 79,2
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	80,2 \| 92,2 \| 82,2 \| 66,3
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	73,2 \| 90,9 \| 71,2 \| 57,5
D-257E-02	12,3	25	27,121	EN 10270-1	229,512	16,54	8,46	66,9 \| 89,0 \| 67,1 \| 44,8
D-262D	10,7	29	29,121	EN 10270-1	169,413	23,18	5,82	66,8 \| 88,4 \| 70,1 \| 41,7
D-259	12	26,5	29,636	EN 10270-1	295,993	16,51	9,99	65,7 \| 91,6 \| 64,6 \| 41,0
D-263Q-02	12,3	25	38,605	EN 10270-1	218,608	19,34	5,66	58,9 \| 86,5 \| 58,6 \| 31,4
D-263V-02	12,35	25	56,491	EN 10270-1	323,772	19,27	5,73	51,0 \| 84,9 \| 46,6 \| 21,5
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	49,2 \| 84,0 \| 44,1 \| 19,4

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-224

Země původu: DE, German; Tlačná pružina D-224
