Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

Cenová stupnice - Tlačná pružina D-143E

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

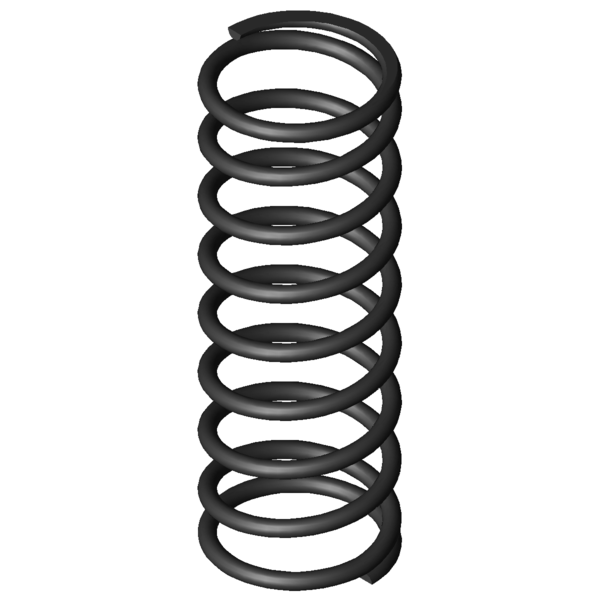

Obrázek produktu Tlačná pružina D-143E
Obrázek produktu Tlačná pružina D-143E
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-143E

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 8,6 mm Střední průměr vinutí
De 9,5 mm Vnější průměr vinutí
Dd 7,2 mm Největší průměr trnu
Dh 10,1 mm Nejmenší průměr dutinky
L0 27 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 23,61 N Maximální síla při statickém zatížení
Ln 10,15 mm Nejmenší délka při statickém zatížení
sn 16,85 mm Největší dráha pružiny při statickém zatížení
Fndyn 22,488 N Maximální síla při dynamickém zatížení
Lndyn 10,95 mm Nejmenší délka při dynamickém zatížení
shdyn 10,72 mm Největší dráha pružiny při dynamickém zatížení
S 3,48 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 7,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 1,401 N/mm Tuhost pružiny
Gew 1,2907 g Hmotnost výrobku
Fntol 1,77 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,75 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,01 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

síla-dráha-výpočet Tlačná pružina D-143E

Formulář dotazu Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

Formulář dotazu Tlačná pružina D-143E

Podobné tlačné pružiny pro Tlačná pružina D-143E Pružinová ocel Ø 0,9 x 8,6 x 27 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-143E EN 10270-1 0,9 9,5 27 23,61 10,15 16,85 7,5 1,401 100,0 | 100,0 | 100,0 | 100,0
VD-143E 1.4310 0,9 9,5 27 20,278 10,15 16,85 7,5 1,203 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-090U-12 10,6 26,3 0,155 EN 10270-1 2,697 8,94 17,37 50,0 | 84,6 | 54,2 | 11,1
D-090E 9 23,9 0,441 EN 10270-1 8,829 3,9 20 57,9 | 81,5 | 60,8 | 31,5
D-090X 10,5 28,1 0,477 EN 10270-1 11,256 4,5 23,6 59,7 | 85,5 | 59,5 | 34,0
D-092 8,63 24,5 0,57 EN 10270-1 10,595 5,91 18,59 64,1 | 83,9 | 67,8 | 40,7
D-117H-20 10 25 0,679 EN 10270-1 11,895 7,48 17,52 77,1 | 89,5 | 65,9 | 75,9
D-117H-21 10 27 0,905 EN 10270-1 19,022 5,98 21,02 79,2 | 92,8 | 80,4 | 64,6
D-122A-11 10 27,5 0,974 EN 10270-1 19,669 7,31 20,19 82,3 | 94,0 | 83,4 | 69,5
D-143E 9,5 27 1,401 EN 10270-1 23,61 10,15 16,85 100,0 | 100,0 | 100,0 | 100,0
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 100,0 | 100,0 | 100,0 | 100,0
D-152 11 26 1,852 EN 10270-1 31,72 8,88 17,13 84,3 | 90,9 | 86,4 | 75,7
D-156 10,3 25 2,303 EN 10270-1 37,389 8,76 16,24 81,7 | 91,0 | 84,0 | 70,0
D-161 9 28,5 2,341 EN 10270-1 38,236 12,17 16,33 81,6 | 92,6 | 83,2 | 68,9
D-180 10,3 26 2,554 EN 10270-1 35,396 12,14 13,86 77,8 | 89,4 | 80,9 | 63,1
D-165D 8,7 27 2,625 EN 10270-1 39,101 12,11 14,89 73,9 | 93,9 | 74,4 | 53,4
D-166K 8 26,3 3,494 EN 10270-1 50,056 11,97 14,33 65,6 | 90,5 | 66,1 | 40,1
D-197A 9,25 25 5,715 EN 10270-1 58,063 14,84 10,16 54,1 | 87,3 | 50,5 | 24,5
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 56,3 | 86,3 | 54,3 | 28,2
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 54,7 | 83,8 | 52,9 | 27,3
D-207DA 9,5 24 8,182 EN 10270-1 54,882 17,29 6,71 45,2 | 82,7 | 41,8 | 10,9
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 48,4 | 85,8 | 43,1 | 16,3
D-207D-02 8,6 25 11,65 EN 10270-1 91,34 17,16 7,84 43,6 | 82,5 | 36,2 | 12,0
D-207KJ 10 24,5 11,997 EN 10270-1 113,304 15,06 9,44 44,1 | 81,4 | 37,4 | 13,4
D-229A 9,6 27 15,341 EN 10270-1 127,792 18,67 8,33 41,7 | 81,7 | 33,1 | 10,5
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-143E

Země původu: DE, German; Tlačná pružina D-143E
