Tlačná pružina D-090X Pružinová ocel Ø 0,63 x 9,87 x 28,1 mm

Name: D-090X - Tlacné pružiny
SKU: D-090X
Availability: InStock

Cenová stupnice - Tlačná pružina D-090X

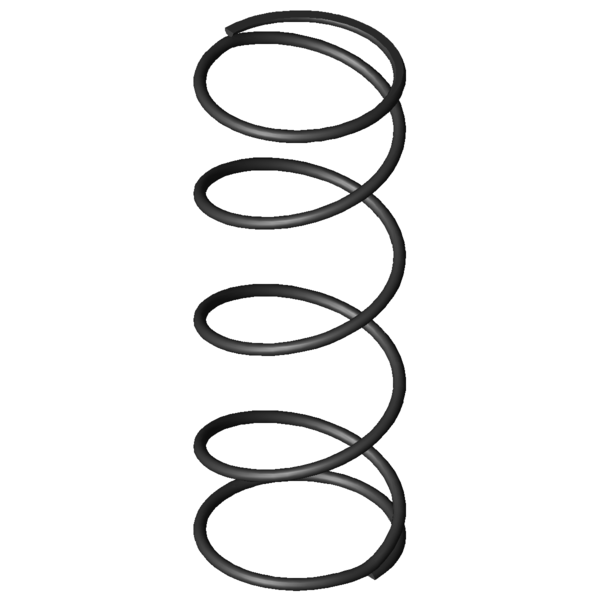

Obrázek produktu Tlačná pružina D-090X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,87	mm	Střední průměr vinutí
De	10,5	mm	Vnější průměr vinutí
Dd	8,7	mm	Největší průměr trnu
Dh	11,6	mm	Nejmenší průměr dutinky
L0	28,1	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	11,256	N	Maximální síla při statickém zatížení
Ln	4,5	mm	Nejmenší délka při statickém zatížení
sn	23,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn	10,062	N	Maximální síla při dynamickém zatížení
Lndyn	7	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,45	mm	Největší dráha pružiny při dynamickém zatížení
S	7,849	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,477	N/mm	Tuhost pružiny
Gew	0,4202	g	Hmotnost výrobku
Fntol	0,93	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,93	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,59	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090X	EN 10270-1	0,63	10,5	28,1	11,256	4,5	23,6	3,5	0,477	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090X	1.4310	0,63	10,5	28,1	9,667	4,5	23,6	3,5	0,41	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090U-12	10,6	26,3	0,155	EN 10270-1	2,697	8,94	17,37	59,1 \| 96,0 \| 48,8 \| 32,6
D-090W-01	11,6	26	0,347	EN 10270-1	7,402	4,69	21,31	81,7 \| 94,3 \| 78,0 \| 72,8
D-090X	10,5	28,1	0,477	EN 10270-1	11,256	4,5	23,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-117H-20	10	25	0,679	EN 10270-1	11,895	7,48	17,52	81,4 \| 89,4 \| 84,4 \| 70,2
D-119	10,8	30	0,759	EN 10270-1	17,092	7,47	22,53	77,8 \| 89,9 \| 80,7 \| 62,9
D-117H-21	10	27	0,905	EN 10270-1	19,022	5,98	21,02	72,9 \| 91,8 \| 74,1 \| 52,7
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	70,3 \| 90,6 \| 71,4 \| 49,0
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	59,7 \| 85,5 \| 59,5 \| 34,0
D-143B	10	29,1	1,613	EN 10270-1	34,021	8	21,1	59,4 \| 87,3 \| 61,2 \| 29,6
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	54,5 \| 83,7 \| 54,0 \| 25,8
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	56,6 \| 82,5 \| 61,5 \| 25,8
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	51,2 \| 83,4 \| 49,5 \| 20,7
D-161	9	28,5	2,341	EN 10270-1	38,236	12,17	16,33	50,7 \| 82,4 \| 49,3 \| 20,4
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	48,9 \| 82,6 \| 45,3 \| 18,7
D-165D	8,7	27	2,625	EN 10270-1	39,101	12,11	14,89	48,3 \| 80,6 \| 45,9 \| 18,2
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	46,2 \| 80,3 \| 46,6 \| 11,7
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	45,3 \| 79,7 \| 45,6 \| 10,5
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	41,0 \| 80,0 \| 34,7 \| 8,1

Počet podobných kovových pružin: 17
