Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

Cenová stupnice - Tlačná pružina D-143B

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

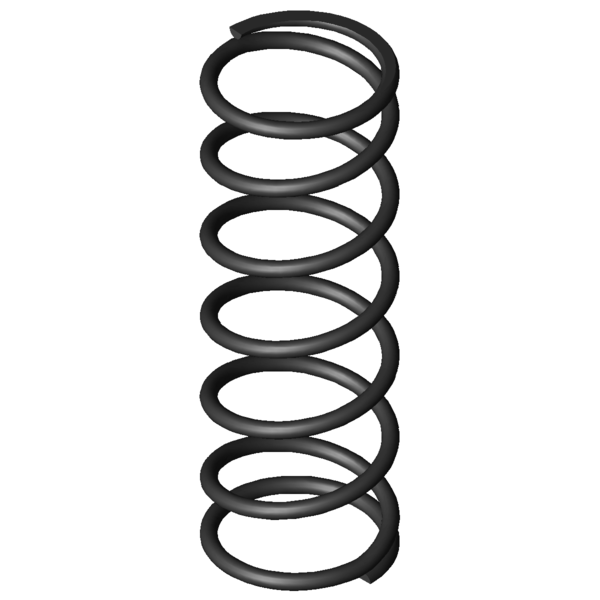

Obrázek produktu Tlačná pružina D-143B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-143B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,1	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	7,7	mm	Největší průměr trnu
Dh	10,8	mm	Nejmenší průměr dutinky
L0	29,1	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	34,021	N	Maximální síla při statickém zatížení
Ln	8	mm	Nejmenší délka při statickém zatížení
sn	21,1	mm	Největší dráha pružiny při statickém zatížení
Fndyn	30,48	N	Maximální síla při dynamickém zatížení
Lndyn	10,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,89	mm	Největší dráha pružiny při dynamickém zatížení
S	5,127	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,613	N/mm	Tuhost pružiny
Gew	1,0782	g	Hmotnost výrobku
Fntol	1,95	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,94	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,89	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

síla-dráha-výpočet Tlačná pružina D-143B

Formulář dotazu Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

Formulář dotazu Tlačná pružina D-143B

Podobné tlačné pružiny pro Tlačná pružina D-143B Pružinová ocel Ø 0,9 x 9,1 x 29,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-143B	EN 10270-1	0,9	10	29,1	34,021	8	21,1	5,5	1,613	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143B	1.4310	0,9	10	29,1	29,221	8	21,1	5,5	1,385	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090U-12	10,6	26,3	0,155	EN 10270-1	2,697	8,94	17,37	46,2 \| 83,8 \| 45,1 \| 9,6
D-090X	10,5	28,1	0,477	EN 10270-1	11,256	4,5	23,6	59,4 \| 87,3 \| 61,2 \| 29,6
D-117H-20	10	25	0,679	EN 10270-1	11,895	7,48	17,52	63,6 \| 89,7 \| 59,0 \| 42,1
D-119	10,8	30	0,759	EN 10270-1	17,092	7,47	22,53	70,6 \| 92,8 \| 71,9 \| 47,1
D-117H-21	10	27	0,905	EN 10270-1	19,022	5,98	21,02	75,3 \| 92,0 \| 77,8 \| 56,1
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	77,2 \| 94,5 \| 76,8 \| 60,4
D-127D	8,3	29	1,164	EN 10270-1	22,137	9,98	19,02	80,1 \| 90,5 \| 77,6 \| 72,2
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	85,8 \| 95,9 \| 74,6 \| 86,9
D-143B	10	29,1	1,613	EN 10270-1	34,021	8	21,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-152A	11	31,6	1,852	EN 10270-1	42,093	8,88	22,73	88,3 \| 91,0 \| 86,8 \| 87,1
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	81,7 \| 91,0 \| 84,0 \| 70,0
D-161	9	28,5	2,341	EN 10270-1	38,236	12,17	16,33	81,6 \| 92,6 \| 83,2 \| 68,9
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	77,8 \| 89,4 \| 80,9 \| 63,1
D-180Q-02	11	30,2	4,081	EN 10270-1	75,292	11,75	18,45	64,4 \| 87,4 \| 66,3 \| 39,5
D-192	11,25	29,5	4,522	EN 10270-1	82,755	11,2	18,3	62,0 \| 86,5 \| 63,9 \| 35,7
D-180T	8,5	29,4	5,716	EN 10270-1	79,038	15,57	13,83	56,3 \| 86,3 \| 54,3 \| 28,2
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	54,7 \| 83,8 \| 52,9 \| 27,3
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	54,2 \| 83,0 \| 54,6 \| 24,9
D-207KK	10	29,9	9,88	EN 10270-1	121,137	17,64	12,26	48,4 \| 85,8 \| 43,1 \| 16,3
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	44,1 \| 81,4 \| 37,4 \| 13,4
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	40,9 \| 77,3 \| 34,3 \| 11,2
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	41,7 \| 81,7 \| 33,1 \| 10,5
D-230	9,6	31,5	15,341	EN 10270-1	196,827	18,67	12,83	43,7 \| 81,5 \| 39,0 \| 10,5
D-232A-03	9	32	15,691	EN 10270-1	153,477	22,22	9,78	41,2 \| 79,1 \| 34,3 \| 10,3

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-143B

Země původu: DE, German; Tlačná pružina D-143B
