Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

Cenová stupnice - Tlačná pružina D-207DA

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

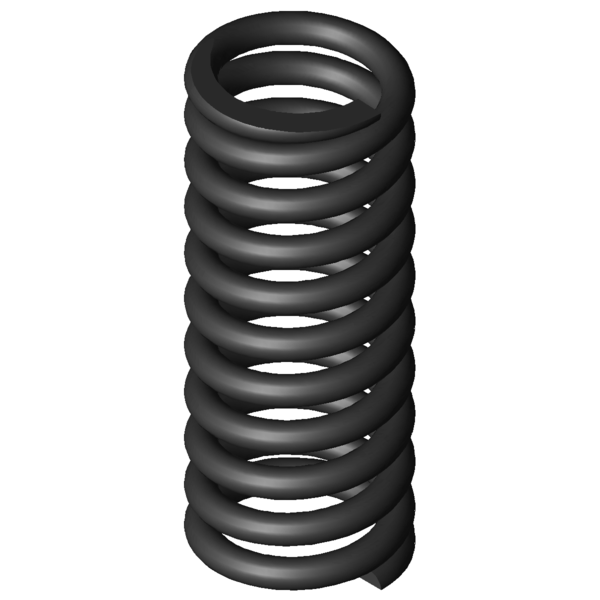

Obrázek produktu Tlačná pružina D-207DA

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-207DA

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8,1	mm	Střední průměr vinutí
De	9,5	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	10,1	mm	Nejmenší průměr dutinky
L0	24	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	54,882	N	Maximální síla při statickém zatížení
Ln	17,29	mm	Nejmenší délka při statickém zatížení
sn	6,71	mm	Největší dráha pružiny při statickém zatížení
Fndyn	47,131	N	Maximální síla při dynamickém zatížení
Lndyn	18,24	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,76	mm	Největší dráha pružiny při dynamickém zatížení
S	2,511	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,182	N/mm	Tuhost pružiny
Gew	3,4061	g	Hmotnost výrobku
Fntol	7,25	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,13	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,77	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

síla-dráha-výpočet Tlačná pružina D-207DA

Formulář dotazu Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

Formulář dotazu Tlačná pružina D-207DA

Podobné tlačné pružiny pro Tlačná pružina D-207DA Pružinová ocel Ø 1,4 x 8,1 x 24 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207DA	EN 10270-1	1,4	9,5	24	54,882	17,29	6,71	9	8,182	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207DA	1.4310	1,4	9,5	24	47,138	17,29	6,71	9	7,028	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117H-20	10	25	0,679	EN 10270-1	11,895	7,48	17,52	39,9 \| 81,5 \| 30,0 \| 8,3
D-143	10,3	22	0,894	EN 10270-1	8,91	12,04	9,96	45,2 \| 82,7 \| 41,8 \| 10,9
D-117H-21	10	27	0,905	EN 10270-1	19,022	5,98	21,02	41,2 \| 79,2 \| 33,3 \| 11,1
D-122A-11	10	27,5	0,974	EN 10270-1	19,669	7,31	20,19	42,1 \| 79,8 \| 34,5 \| 11,9
D-143E	9,5	27	1,401	EN 10270-1	23,61	10,15	16,85	47,6 \| 84,4 \| 41,4 \| 17,1
D-124	8,8	21,5	1,482	EN 10270-1	21,338	7,1	14,4	46,9 \| 79,8 \| 42,7 \| 18,1
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	56,5 \| 86,6 \| 54,7 \| 28,1
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	58,5 \| 87,7 \| 56,5 \| 31,2
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	59,2 \| 81,5 \| 60,9 \| 35,2
D-166	8,3	25	3,273	EN 10270-1	44,39	11,44	13,56	63,4 \| 84,9 \| 65,2 \| 40,0
D-180-12	9	22	3,559	EN 10270-1	31,29	13,21	8,79	66,2 \| 88,3 \| 66,7 \| 43,5
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	66,0 \| 85,1 \| 68,7 \| 44,2
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	70,4 \| 87,3 \| 72,3 \| 51,4
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	81,5 \| 94,2 \| 80,3 \| 69,9
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	100,0 \| 100,0 \| 100,0 \| 100,0
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	80,5 \| 92,8 \| 56,1 \| 92,6
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	85,1 \| 90,1 \| 83,6 \| 81,5
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	76,4 \| 94,3 \| 61,8 \| 73,1
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	79,5 \| 95,5 \| 72,8 \| 70,2
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	74,4 \| 95,4 \| 59,8 \| 68,1
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	68,9 \| 91,8 \| 61,7 \| 53,3
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	66,2 \| 92,2 \| 60,1 \| 46,2
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	65,5 \| 92,7 \| 64,1 \| 39,7
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	64,2 \| 88,0 \| 65,8 \| 38,7
D-229	9,6	21,5	23,709	EN 10270-1	196,548	13,21	8,29	60,3 \| 92,0 \| 54,4 \| 34,5
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	57,4 \| 90,2 \| 58,8 \| 23,3
D-234D-10	9	26	38,203	EN 10270-1	276,056	18,77	7,23	55,3 \| 88,3 \| 56,3 \| 21,4
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	47,7 \| 84,2 \| 44,8 \| 14,1

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-207DA

Země původu: DE, German; Tlačná pružina D-207DA
