Tlačná pružina D-263B Pružinová ocel Ø 2 x 8 x 21 mm

Name: D-263B - Tlacné pružiny
SKU: D-263B
Availability: InStock

Cenová stupnice - Tlačná pružina D-263B

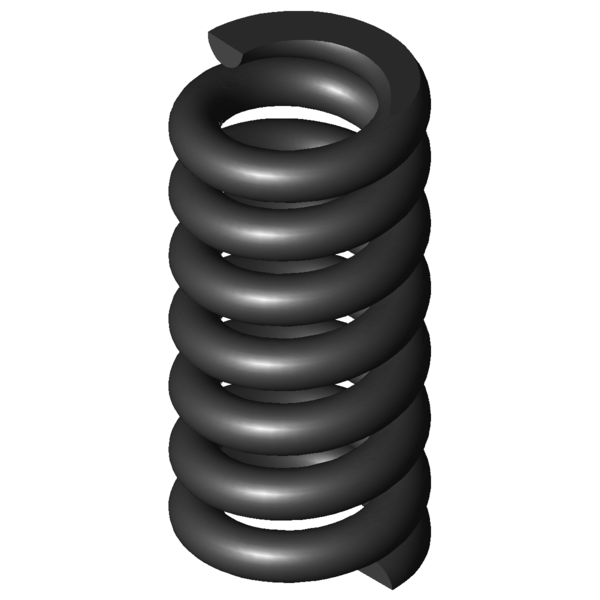

Obrázek produktu Tlačná pružina D-263B

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	8	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	5,6	mm	Největší průměr trnu
Dh	10,5	mm	Nejmenší průměr dutinky
L0	21	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	268,348	N	Maximální síla při statickém zatížení
Ln	16,36	mm	Nejmenší délka při statickém zatížení
sn	4,64	mm	Největší dráha pružiny při statickém zatížení
Fndyn	229,219	N	Maximální síla při dynamickém zatížení
Lndyn	17,04	mm	Nejmenší délka při dynamickém zatížení
shdyn	2,15	mm	Největší dráha pružiny při dynamickém zatížení
S	3,455	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	57,884	N/mm	Tuhost pružiny
Gew	4,6809	g	Hmotnost výrobku
Fntol	32,49	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	31,9	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,49	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263B	EN 10270-1	2	10	21	268,348	16,36	4,64	5,5	57,884	89,3 \| 90,2 \| 87,5 \| 90,1
VD-263B	1.4310	2	10	21	230,483	16,36	4,64	5,5	49,716	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	43,3 \| 82,5 \| 35,1 \| 12,3
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	47,6 \| 85,9 \| 41,0 \| 15,8
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	47,7 \| 84,2 \| 44,8 \| 14,1
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	47,6 \| 84,4 \| 41,4 \| 16,9
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	49,5 \| 83,4 \| 45,7 \| 19,3
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	51,3 \| 85,9 \| 46,3 \| 21,5
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	51,1 \| 86,9 \| 45,7 \| 20,8
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	60,9 \| 88,3 \| 61,8 \| 32,5
D-207KH	10	20,4	15,269	EN 10270-1	121,048	12,47	7,93	57,4 \| 88,8 \| 54,1 \| 29,3
D-229	9,6	21,5	23,709	EN 10270-1	196,548	13,21	8,29	68,6 \| 90,3 \| 69,9 \| 45,5
D-228A	9,6	18	23,709	EN 10270-1	113,567	13,21	4,79	69,3 \| 92,5 \| 70,1 \| 45,5
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	91,7 \| 99,1 \| 76,6 \| 99,3
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	100,0 \| 100,0 \| 100,0 \| 100,0
D-234D	9	19	52,095	EN 10270-1	222,571	14,73	4,27	100,0 \| 100,0 \| 100,0 \| 100,0
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	89,3 \| 90,2 \| 87,5 \| 90,1
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	74,5 \| 91,7 \| 61,3 \| 70,6

Počet podobných kovových pružin: 15
