Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

Cenová stupnice - Tlačná pružina D-227D

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

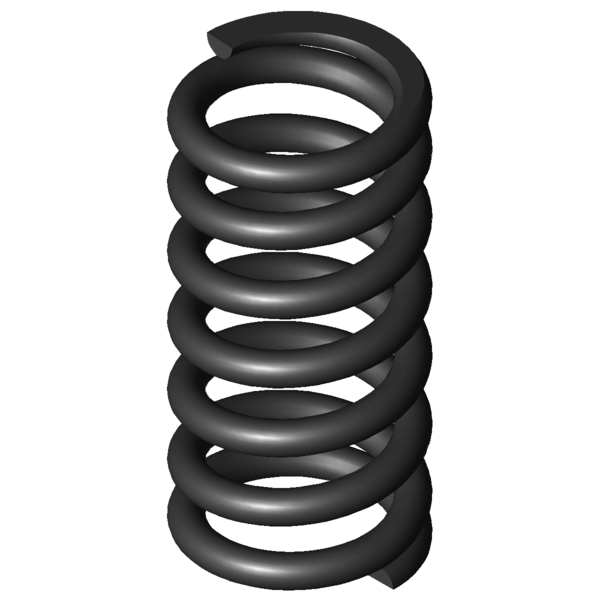

Obrázek produktu Tlačná pružina D-227D

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227D

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,4	mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dd	7,3	mm	Největší průměr trnu
Dh	11,6	mm	Nejmenší průměr dutinky
L0	22,8	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	138,323	N	Maximální síla při statickém zatížení
Ln	13,34	mm	Nejmenší délka při statickém zatížení
sn	9,46	mm	Největší dráha pružiny při statickém zatížení
Fndyn	128,467	N	Maximální síla při dynamickém zatížení
Lndyn	14,01	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,75	mm	Největší dráha pružiny při dynamickém zatížení
S	3,855	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	14,615	N/mm	Tuhost pružiny
Gew	3,5201	g	Hmotnost výrobku
Fntol	10,62	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	10,47	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	0,58	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

síla-dráha-výpočet Tlačná pružina D-227D

Formulář dotazu Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

Formulář dotazu Tlačná pružina D-227D

Podobné tlačné pružiny pro Tlačná pružina D-227D Pružinová ocel Ø 1,6 x 9,4 x 22,8 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227D	EN 10270-1	1,6	11	22,8	138,323	13,34	9,46	5,5	14,615	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227D	1.4310	1,6	11	22,8	118,805	13,34	9,46	5,5	12,553	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-151B	11	22	1,698	EN 10270-1	21,224	9,5	12,5	47,8 \| 86,3 \| 45,5 \| 11,6
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	45,0 \| 83,4 \| 39,1 \| 12,7
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	46,9 \| 82,4 \| 42,6 \| 15,7
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	50,9 \| 85,5 \| 47,3 \| 19,9
D-179K	12	23	3,291	EN 10270-1	52,645	7	16	52,5 \| 86,5 \| 48,6 \| 22,5
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	54,1 \| 84,2 \| 53,3 \| 24,7
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	54,3 \| 86,5 \| 51,3 \| 25,1
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	65,5 \| 88,6 \| 67,1 \| 40,8
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	55,5 \| 85,6 \| 52,9 \| 27,9
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	69,0 \| 87,9 \| 70,5 \| 48,6
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	74,2 \| 93,5 \| 75,0 \| 54,2
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	84,8 \| 90,3 \| 87,6 \| 76,5
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	87,5 \| 95,6 \| 88,6 \| 78,4
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	88,5 \| 92,6 \| 90,9 \| 82,1
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	86,4 \| 91,1 \| 88,3 \| 79,8
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	82,5 \| 94,6 \| 83,7 \| 69,2
D-229	9,6	21,5	23,709	EN 10270-1	196,548	13,21	8,29	78,2 \| 93,9 \| 79,0 \| 61,7
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	59,9 \| 89,2 \| 57,8 \| 32,7
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	60,9 \| 88,3 \| 61,8 \| 32,5
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	54,4 \| 87,7 \| 50,3 \| 25,3
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	53,9 \| 90,6 \| 48,2 \| 23,0

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202081; Tlačná pružina D-227D

Země původu: DE, German; Tlačná pružina D-227D
