Tlačná pružina D-143 Pružinová ocel Ø 0,9 x 9,4 x 22 mm

Name: D-143 - Tlacné pružiny
SKU: D-143
Availability: InStock

Cenová stupnice - Tlačná pružina D-143

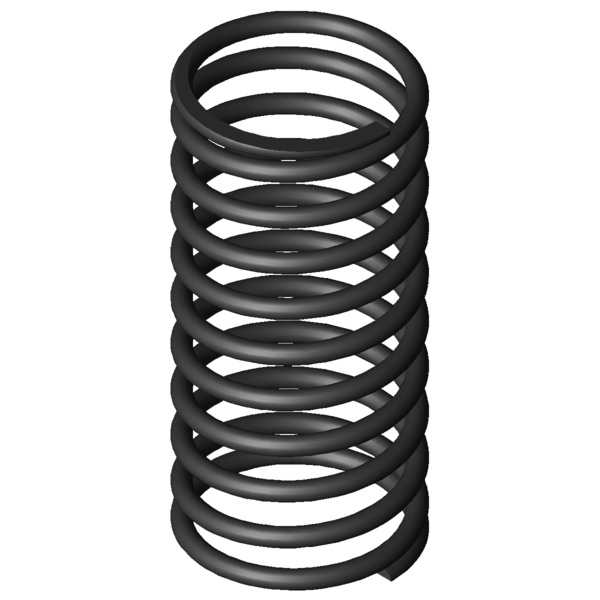

Obrázek produktu Tlačná pružina D-143

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,4	mm	Střední průměr vinutí
De	10,3	mm	Vnější průměr vinutí
Dd	8	mm	Největší průměr trnu
Dh	10,9	mm	Nejmenší průměr dutinky
L0	22	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	8,91	N	Maximální síla při statickém zatížení
Ln	12,04	mm	Nejmenší délka při statickém zatížení
sn	9,96	mm	Největší dráha pružiny při statickém zatížení
Fndyn	7,958	N	Maximální síla při dynamickém zatížení
Lndyn	13,1	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,9	mm	Největší dráha pružiny při dynamickém zatížení
S	2,344	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,894	N/mm	Tuhost pružiny
Gew	1,6335	g	Hmotnost výrobku
Fntol	1,41	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,4	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,42	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-143	EN 10270-1	0,9	10,3	22	8,91	12,04	9,96	9	0,894	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143	1.4310	0,9	10,3	22	7,653	12,04	9,96	9	0,768	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-11	11,5	22,4	0,087	EN 10270-1	1,425	6,02	16,38	43,1 \| 81,1 \| 38,4 \| 9,7
D-090W-07	11,6	21	0,442	EN 10270-1	7,537	3,95	17,05	68,6 \| 84,7 \| 71,5 \| 49,4
D-090W-11	10,5	20	0,607	EN 10270-1	9,832	3,8	16,2	76,7 \| 86,3 \| 76,1 \| 67,8
D-117H-20	10	25	0,679	EN 10270-1	11,895	7,48	17,52	63,6 \| 89,7 \| 59,0 \| 42,1
D-143	10,3	22	0,894	EN 10270-1	8,91	12,04	9,96	100,0 \| 100,0 \| 100,0 \| 100,0
D-117H-10	12	22	0,906	EN 10270-1	16,123	4,2	17,8	81,4 \| 89,7 \| 55,6 \| 98,8
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	75,4 \| 91,7 \| 59,5 \| 75,0
D-124	8,8	21,5	1,482	EN 10270-1	21,338	7,1	14,4	68,8 \| 90,7 \| 55,5 \| 60,4
D-151B	11	22	1,698	EN 10270-1	21,224	9,5	12,5	69,4 \| 94,5 \| 60,8 \| 52,7
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	81,7 \| 91,0 \| 84,0 \| 70,0
D-143A	10	19,7	2,534	EN 10270-1	35,357	5,75	13,95	59,7 \| 95,5 \| 48,3 \| 35,3
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	77,8 \| 89,4 \| 80,9 \| 63,1
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	56,9 \| 93,9 \| 45,8 \| 31,1
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	55,9 \| 93,6 \| 43,3 \| 30,7
D-180-12	9	22	3,559	EN 10270-1	31,29	13,21	8,79	57,7 \| 89,7 \| 58,4 \| 25,1
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	56,3 \| 96,7 \| 47,6 \| 24,7
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	51,2 \| 85,5 \| 53,0 \| 15,0
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	48,5 \| 84,8 \| 48,1 \| 12,6
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	45,2 \| 82,7 \| 41,8 \| 10,9
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	48,3 \| 87,3 \| 47,6 \| 10,1

Počet podobných kovových pružin: 19
