Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

Cenová stupnice - Tlačná pružina D-143A

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

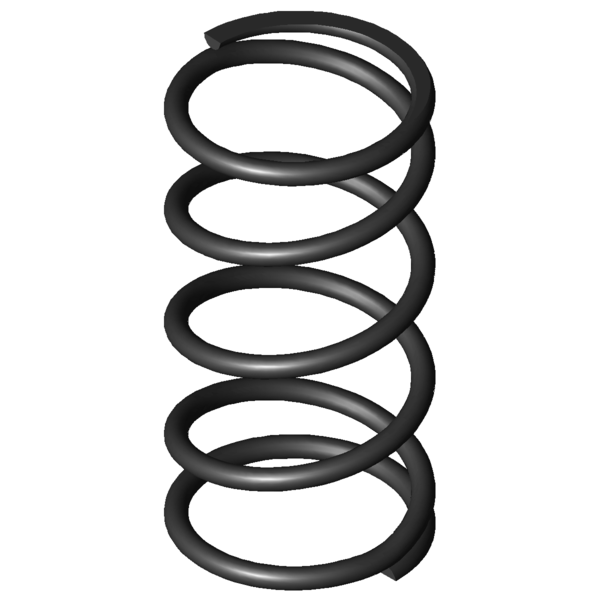

Obrázek produktu Tlačná pružina D-143A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-143A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,1	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	7,7	mm	Největší průměr trnu
Dh	10,8	mm	Nejmenší průměr dutinky
L0	19,7	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	35,357	N	Maximální síla při statickém zatížení
Ln	5,75	mm	Nejmenší délka při statickém zatížení
sn	13,95	mm	Největší dráha pružiny při statickém zatížení
Fndyn	29,397	N	Maximální síla při dynamickém zatížení
Lndyn	8,1	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,54	mm	Největší dráha pružiny při dynamickém zatížení
S	5,371	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,534	N/mm	Tuhost pružiny
Gew	0,7907	g	Hmotnost výrobku
Fntol	2,17	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,16	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,65	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

síla-dráha-výpočet Tlačná pružina D-143A

Formulář dotazu Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

Formulář dotazu Tlačná pružina D-143A

Podobné tlačné pružiny pro Tlačná pružina D-143A Pružinová ocel Ø 0,9 x 9,1 x 19,7 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-143A	EN 10270-1	0,9	10	19,7	35,357	5,75	13,95	3,5	2,534	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143A	1.4310	0,9	10	19,7	30,146	5,85	13,85	3,5	2,177	92,7 \| 100,0 \| 92,3 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090U-11	10,6	17	0,24	EN 10270-1	2,591	6,21	10,8	44,8 \| 82,4 \| 42,4 \| 9,5
D-090E-02	9	18,5	0,562	EN 10270-1	8,54	3,3	15,2	53,9 \| 81,7 \| 58,0 \| 22,2
D-090W-11	10,5	20	0,607	EN 10270-1	9,832	3,8	16,2	56,3 \| 87,9 \| 57,0 \| 23,9
D-143	10,3	22	0,894	EN 10270-1	8,91	12,04	9,96	59,7 \| 95,5 \| 48,3 \| 35,3
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	70,9 \| 93,3 \| 72,3 \| 47,1
D-124	8,8	21,5	1,482	EN 10270-1	21,338	7,1	14,4	75,5 \| 89,5 \| 78,6 \| 58,5
D-122A-10	10	17,5	1,531	EN 10270-1	18,778	5,24	12,26	74,5 \| 92,6 \| 70,5 \| 60,4
D-127C	8,3	19	1,798	EN 10270-1	21,544	7,02	11,98	77,9 \| 89,4 \| 73,4 \| 71,0
D-143A	10	19,7	2,534	EN 10270-1	35,357	5,75	13,95	100,0 \| 100,0 \| 100,0 \| 100,0
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	88,3 \| 91,0 \| 86,8 \| 87,1
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	87,6 \| 89,9 \| 85,7 \| 87,1
D-160	9	19	3,618	EN 10270-1	37,704	8,58	10,42	82,1 \| 92,1 \| 84,2 \| 70,0
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	82,2 \| 92,2 \| 84,2 \| 70,0
D-165C	8,7	18	4,057	EN 10270-1	38,385	8,54	9,46	77,3 \| 89,5 \| 80,0 \| 62,5
D-180-11	9	18,5	5,5	EN 10270-1	50,477	9,32	9,18	67,5 \| 88,6 \| 67,9 \| 46,1
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	65,3 \| 87,1 \| 66,2 \| 42,5
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	64,3 \| 87,8 \| 65,6 \| 39,5
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	61,7 \| 86,5 \| 63,1 \| 35,7
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	57,4 \| 84,7 \| 58,7 \| 28,7
D-196A	9,25	17	8,832	EN 10270-1	57,543	10,48	6,52	55,5 \| 83,6 \| 54,1 \| 28,7
D-195A-13	9,5	17,5	9,843	EN 10270-1	83,076	9,06	8,44	54,2 \| 85,3 \| 51,5 \| 25,7
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	53,0 \| 85,9 \| 50,5 \| 22,6
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	51,0 \| 82,0 \| 48,8 \| 22,1
D-207KH	10	20,4	15,269	EN 10270-1	121,048	12,47	7,93	48,4 \| 85,5 \| 43,0 \| 16,6

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-143A

Země původu: DE, German; Tlačná pružina D-143A
