Tlačná pružina D-257E-02 Pružinová ocel Ø 2 x 10,3 x 25 mm

Name: D-257E-02 - Tlacné pružiny
SKU: D-257E-02
Availability: InStock

Cenová stupnice - Tlačná pružina D-257E-02

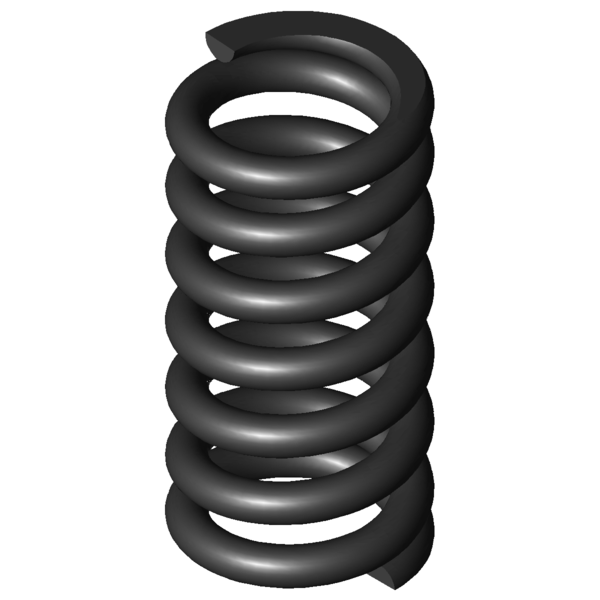

Obrázek produktu Tlačná pružina D-257E-02

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,3	mm	Střední průměr vinutí
De	12,3	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,9	mm	Nejmenší průměr dutinky
L0	25	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	229,512	N	Maximální síla při statickém zatížení
Ln	16,54	mm	Nejmenší délka při statickém zatížení
sn	8,46	mm	Největší dráha pružiny při statickém zatížení
Fndyn	208,564	N	Maximální síla při dynamickém zatížení
Lndyn	17,31	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,61	mm	Největší dráha pružiny při dynamickém zatížení
S	4,182	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	27,121	N/mm	Tuhost pružiny
Gew	6,0267	g	Hmotnost výrobku
Fntol	19,89	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	19,58	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,61	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257E-02	EN 10270-1	2	12,3	25	229,512	16,54	8,46	5,5	27,121	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257E-02	1.4310	2	12,3	25	197,127	16,54	8,46	5,5	23,295	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	43,2 \| 83,2 \| 36,1 \| 10,3
D-179K	12	23	3,291	EN 10270-1	52,645	7	16	43,9 \| 81,5 \| 37,9 \| 12,1
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	45,2 \| 81,9 \| 40,0 \| 13,5
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	49,6 \| 84,6 \| 47,6 \| 16,7
D-218A	14,1	26	6,215	EN 10270-1	76,536	13,69	12,31	53,9 \| 87,8 \| 51,0 \| 22,9
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	55,9 \| 89,6 \| 52,1 \| 26,0
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	59,0 \| 89,5 \| 58,2 \| 29,2
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	60,6 \| 91,0 \| 58,0 \| 32,7
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	61,3 \| 87,7 \| 60,0 \| 36,0
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	65,4 \| 91,3 \| 67,6 \| 37,4
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	66,6 \| 91,2 \| 66,3 \| 42,3
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	66,9 \| 89,0 \| 67,1 \| 44,8
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	81,8 \| 95,3 \| 82,4 \| 67,6
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	81,3 \| 91,8 \| 74,3 \| 77,9
D-257E-02	12,3	25	27,121	EN 10270-1	229,512	16,54	8,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-259	12	26,5	29,636	EN 10270-1	295,993	16,51	9,99	90,0 \| 97,3 \| 81,1 \| 91,6
D-263Q-02	12,3	25	38,605	EN 10270-1	218,608	19,34	5,66	82,8 \| 97,0 \| 81,1 \| 70,2
D-263V-02	12,35	25	56,491	EN 10270-1	323,772	19,27	5,73	70,7 \| 94,9 \| 69,3 \| 48,0
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	66,4 \| 89,4 \| 66,3 \| 43,4
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	66,3 \| 90,8 \| 65,6 \| 42,6

Počet podobných kovových pružin: 19
