Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

Cenová stupnice - Tlačná pružina D-257E-03

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

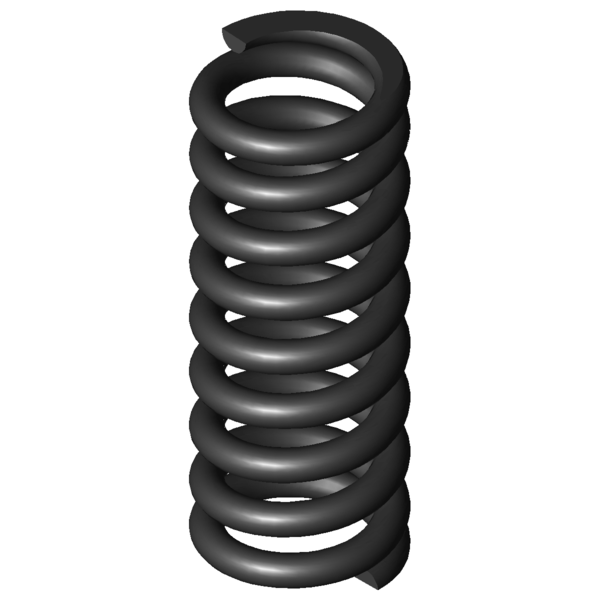

Obrázek produktu Tlačná pružina D-257E-03
Obrázek produktu Tlačná pružina D-257E-03
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-03

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 10,3 mm Střední průměr vinutí
De 12,3 mm Vnější průměr vinutí
Dd 7,8 mm Největší průměr trnu
Dh 12,9 mm Nejmenší průměr dutinky
L0 32 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 216,855 N Maximální síla při statickém zatížení
Ln 21,1 mm Nejmenší délka při statickém zatížení
sn 10,9 mm Největší dráha pružiny při statickém zatížení
Fndyn 195,907 N Maximální síla při dynamickém zatížení
Lndyn 22,15 mm Nejmenší délka při dynamickém zatížení
shdyn 5,17 mm Největší dráha pružiny při dynamickém zatížení
S 4 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 7,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 19,889 N/mm Tuhost pružiny
Gew 7,6338 g Hmotnost výrobku
Fntol 18,6 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 18,29 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 0,77 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

síla-dráha-výpočet Tlačná pružina D-257E-03

Formulář dotazu Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

Formulář dotazu Tlačná pružina D-257E-03

Podobné tlačné pružiny pro Tlačná pružina D-257E-03 Pružinová ocel Ø 2 x 10,3 x 32 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-257E-03 EN 10270-1 2 12,3 32 216,855 21,1 10,9 7,5 19,889 87,5 | 94,7 | 88,9 | 79,0
VD-257E-03 1.4310 2 12,3 32 186,256 21,1 10,9 7,5 17,083 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 49,6 | 81,3 | 46,9 | 20,5
D-207J-08 14,5 32,3 4,268 EN 10270-1 82,356 13 19,3 51,7 | 86,3 | 47,2 | 21,4
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 51,2 | 82,1 | 48,9 | 22,7
D-207J-32 14 30,4 4,801 EN 10270-1 83,854 12,93 17,47 53,5 | 86,0 | 50,5 | 24,1
D-222B 12,7 35 5,743 EN 10270-1 91,078 19,14 15,86 62,9 | 89,7 | 62,4 | 36,6
D-207J-33 14 31 5,868 EN 10270-1 111,492 12 19 56,8 | 86,6 | 54,4 | 29,5
D-207KB 12,5 26,2 7,045 EN 10270-1 94,825 12,74 13,46 61,0 | 85,1 | 62,4 | 35,4
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 68,5 | 91,2 | 68,1 | 46,1
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 67,5 | 90,7 | 60,7 | 51,0
D-234 12 32 11,856 EN 10270-1 128,437 21,17 10,83 78,3 | 95,9 | 79,3 | 59,6
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 83,6 | 94,4 | 85,4 | 71,1
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 78,8 | 93,1 | 70,6 | 72,7
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 82,6 | 93,9 | 77,5 | 76,2
D-257E-04 12,3 38 15,702 EN 10270-1 193,826 25,66 12,34 90,4 | 95,5 | 89,2 | 86,4
D-257E-03 12,3 32 19,889 EN 10270-1 216,855 21,1 10,9 87,5 | 94,7 | 88,9 | 79,0
D-263Q-04 12,3 38 24,382 EN 10270-1 242,583 28,05 9,95 74,4 | 92,4 | 75,1 | 55,6
D-259 12 26,5 29,636 EN 10270-1 295,993 16,51 9,99 81,0 | 93,5 | 82,5 | 67,1
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 81,8 | 96,5 | 82,3 | 66,7
D-263Q-03 12,3 32 33,09 EN 10270-1 336,629 21,83 10,17 69,7 | 91,7 | 70,0 | 47,5
D-263V-04 12,35 38 36,553 EN 10270-1 394,22 27,22 10,78 63,1 | 90,4 | 61,8 | 37,1
D-263V-03 12,35 32 44,385 EN 10270-1 388,737 23,24 8,76 69,3 | 94,9 | 68,1 | 44,8
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-03

Země původu: DE, German; Tlačná pružina D-257E-03
