Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

Cenová stupnice - Tlačná pružina D-252A-03

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

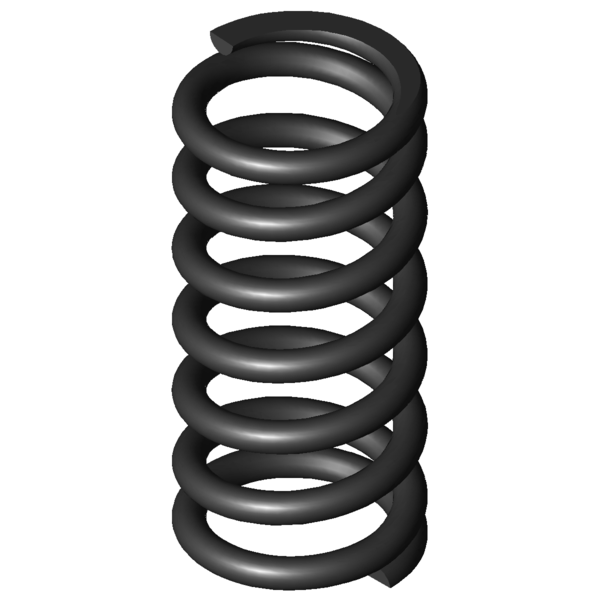

Obrázek produktu Tlačná pružina D-252A-03

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-03

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,8	mm	Střední průměr vinutí
De	14,8	mm	Vnější průměr vinutí
Dd	10,3	mm	Největší průměr trnu
Dh	15,5	mm	Nejmenší průměr dutinky
L0	32	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	215,144	N	Maximální síla při statickém zatížení
Ln	16,78	mm	Nejmenší délka při statickém zatížení
sn	15,22	mm	Největší dráha pružiny při statickém zatížení
Fndyn	195,018	N	Maximální síla při dynamickém zatížení
Lndyn	18,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,34	mm	Největší dráha pružiny při dynamickém zatížení
S	5,455	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	14,132	N/mm	Tuhost pružiny
Gew	7,4895	g	Hmotnost výrobku
Fntol	13,77	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	13,58	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,75	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

síla-dráha-výpočet Tlačná pružina D-252A-03

Formulář dotazu Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

Formulář dotazu Tlačná pružina D-252A-03

Podobné tlačné pružiny pro Tlačná pružina D-252A-03 Pružinová ocel Ø 2 x 12,8 x 32 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-03	EN 10270-1	2	14,8	32	215,144	16,78	15,22	5,5	14,132	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-03	1.4310	2	14,8	32	184,786	16,78	15,22	5,5	12,138	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-150C	12,5	32	1,218	EN 10270-1	27,84	9,14	22,86	42,2 \| 78,2 \| 39,8 \| 8,6
D-145H-10	14	30	1,325	EN 10270-1	30,82	6,74	23,26	42,9 \| 79,4 \| 39,9 \| 9,4
D-180M-10	17	31,5	1,53	EN 10270-1	35,788	8,11	23,39	44,5 \| 81,8 \| 40,9 \| 10,8
D-185D	15	36	1,74	EN 10270-1	42,88	11,35	24,6	45,5 \| 83,4 \| 40,9 \| 12,3
D-207J-20	16	35	2,115	EN 10270-1	36,199	17,88	17,12	51,4 \| 86,3 \| 52,9 \| 15,0
D-207J-08	14,5	32,3	4,268	EN 10270-1	82,356	13	19,3	59,8 \| 90,7 \| 58,6 \| 30,2
D-207J-31	14	28	4,401	EN 10270-1	62,329	13,84	14,16	59,3 \| 85,7 \| 61,0 \| 31,1
D-207J-32	14	30,4	4,801	EN 10270-1	83,854	12,93	17,47	61,7 \| 88,2 \| 63,0 \| 34,0
D-207J-34	14	35	5,281	EN 10270-1	111,433	13,9	21,1	62,1 \| 87,0 \| 62,0 \| 37,4
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	63,1 \| 87,0 \| 64,2 \| 38,0
D-207J-33	14	31	5,868	EN 10270-1	111,492	12	19	65,4 \| 88,8 \| 66,0 \| 41,5
D-219	14,1	36	6,215	EN 10270-1	133,316	14,55	21,45	66,2 \| 88,1 \| 66,5 \| 44,0
D-252A-04	14,8	38	10,363	EN 10270-1	171,806	21,42	16,58	84,6 \| 94,7 \| 85,8 \| 73,3
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	100,0 \| 100,0 \| 100,0 \| 100,0
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	94,0 \| 98,3 \| 90,4 \| 93,2
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	87,6 \| 94,6 \| 85,9 \| 82,4
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	84,9 \| 93,1 \| 84,1 \| 77,4
D-257E-03	12,3	32	19,889	EN 10270-1	216,855	21,1	10,9	83,6 \| 94,4 \| 85,4 \| 71,1
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	81,9 \| 94,7 \| 82,8 \| 68,3
D-263V-11	15,2	32	24,795	EN 10270-1	232,441	22,63	9,37	75,9 \| 93,6 \| 77,1 \| 57,0
D-263Q-03	12,3	32	33,09	EN 10270-1	336,629	21,83	10,17	66,5 \| 91,3 \| 65,4 \| 42,7
D-285	15	32	37,045	EN 10270-1	420,813	20,64	11,36	64,6 \| 92,9 \| 62,9 \| 38,2
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	64,1 \| 87,7 \| 66,6 \| 38,2
D-288T	17	33	39,762	EN 10270-1	392,291	23,13	9,87	60,2 \| 85,2 \| 59,8 \| 35,6
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	60,8 \| 87,7 \| 59,7 \| 35,1
D-263V-03	12,35	32	44,385	EN 10270-1	388,737	23,24	8,76	59,3 \| 89,5 \| 56,5 \| 31,9
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	54,7 \| 90,0 \| 49,6 \| 24,6
D-313AB	17	32	73,904	EN 10270-1	424,875	26,25	5,75	48,8 \| 83,2 \| 44,2 \| 19,1
D-288V	14	29	81,037	EN 10270-1	493,547	22,91	6,09	48,3 \| 85,5 \| 41,8 \| 17,4

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-03

Země původu: DE, German; Tlačná pružina D-252A-03
