Tlačná pružina D-145H-10 Pružinová ocel Ø 1 x 13 x 30 mm

Name: D-145H-10 - Tlacné pružiny
SKU: D-145H-10
Availability: InStock

Cenová stupnice - Tlačná pružina D-145H-10

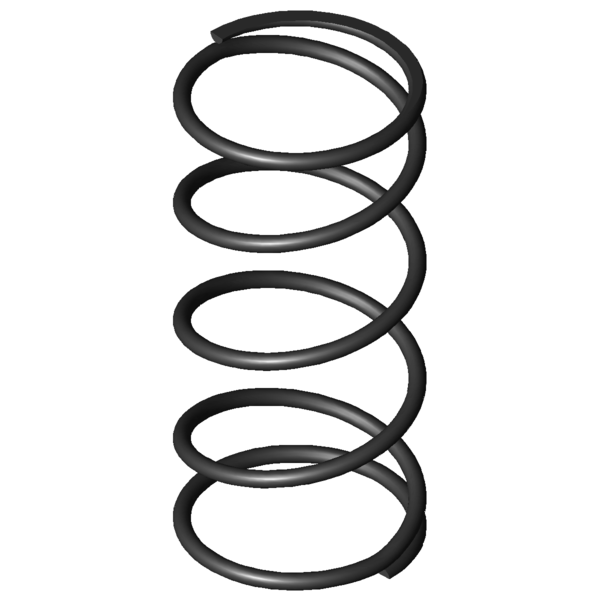

Obrázek produktu Tlačná pružina D-145H-10

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	11,3	mm	Největší průměr trnu
Dh	15,1	mm	Nejmenší průměr dutinky
L0	30	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	30,82	N	Maximální síla při statickém zatížení
Ln	6,74	mm	Nejmenší délka při statickém zatížení
sn	23,26	mm	Největší dráha pružiny při statickém zatížení
Fndyn	29,995	N	Maximální síla při dynamickém zatížení
Lndyn	7,36	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,31	mm	Největší dráha pružiny při dynamickém zatížení
S	8,286	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,325	N/mm	Tuhost pružiny
Gew	1,3945	g	Hmotnost výrobku
Fntol	2,21	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,2	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,32	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	E	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145H-10	EN 10270-1	1	14	30	30,82	6,74	23,26	3,5	1,325	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145H-10	1.4310	1	14	30	26,471	6,74	23,26	3,5	1,138	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-150C	12,5	32	1,218	EN 10270-1	27,84	9,14	22,86	93,5 \| 94,3 \| 94,3 \| 91,9
D-145H-10	14	30	1,325	EN 10270-1	30,82	6,74	23,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-179J-01	14	27	1,985	EN 10270-1	39,249	7,23	19,77	80,7 \| 93,6 \| 81,8 \| 66,7
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	68,0 \| 87,6 \| 69,0 \| 47,5
D-186	13,75	27	3,638	EN 10270-1	66,219	8,8	18,2	62,7 \| 89,4 \| 62,4 \| 36,4
D-207J-08	14,5	32,3	4,268	EN 10270-1	82,356	13	19,3	58,9 \| 85,4 \| 60,2 \| 31,1
D-207J-31	14	28	4,401	EN 10270-1	62,329	13,84	14,16	57,3 \| 86,7 \| 55,2 \| 30,1
D-207J-32	14	30,4	4,801	EN 10270-1	83,854	12,93	17,47	57,3 \| 88,5 \| 55,9 \| 27,6
D-207J-34	14	35	5,281	EN 10270-1	111,433	13,9	21,1	56,1 \| 84,1 \| 59,2 \| 25,1
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	54,9 \| 84,6 \| 55,3 \| 24,7
D-207J-33	14	31	5,868	EN 10270-1	111,492	12	19	55,0 \| 87,8 \| 54,7 \| 22,6
D-218A	14,1	26	6,215	EN 10270-1	76,536	13,69	12,31	50,2 \| 82,8 \| 46,6 \| 21,3
D-219	14,1	36	6,215	EN 10270-1	133,316	14,55	21,45	53,6 \| 81,7 \| 57,7 \| 21,3
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	45,0 \| 80,6 \| 40,9 \| 13,6
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	43,3 \| 80,6 \| 36,2 \| 13,1
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	41,4 \| 79,4 \| 35,3 \| 9,4
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	42,9 \| 79,4 \| 39,9 \| 9,4

Počet podobných kovových pružin: 16
