Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

Cenová stupnice - Tlačná pružina D-252A-33

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

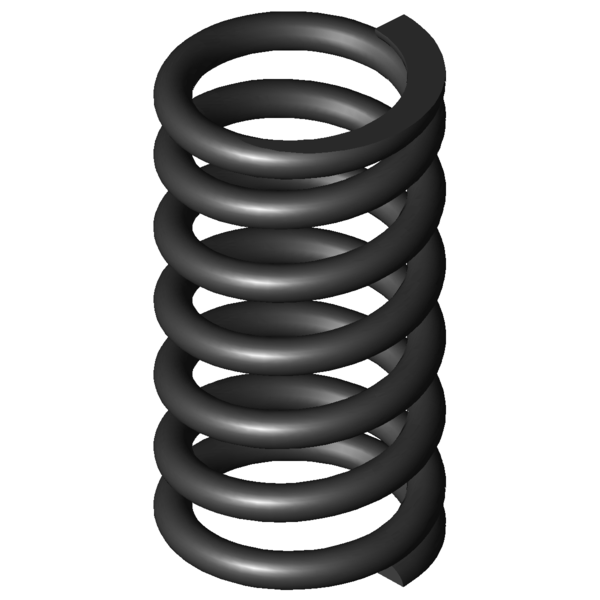

Obrázek produktu Tlačná pružina D-252A-33
Obrázek produktu Tlačná pružina D-252A-33
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-33

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 13 mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dd 10,5 mm Největší průměr trnu
Dh 15,7 mm Nejmenší průměr dutinky
L0 28,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 173,539 N Maximální síla při statickém zatížení
Ln 16,22 mm Nejmenší délka při statickém zatížení
sn 12,28 mm Největší dráha pružiny při statickém zatížení
Fndyn 161,103 N Maximální síla při dynamickém zatížení
Lndyn 17,1 mm Nejmenší délka při dynamickém zatížení
shdyn 6,1 mm Největší dráha pružiny při dynamickém zatížení
S 5,048 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,25 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 14,132 N/mm Tuhost pružiny
Gew 7,3529 g Hmotnost výrobku
Fntol 12,9 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 12,8 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 0,7 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

síla-dráha-výpočet Tlačná pružina D-252A-33

Formulář dotazu Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

Formulář dotazu Tlačná pružina D-252A-33

Podobné tlačné pružiny pro Tlačná pružina D-252A-33 Pružinová ocel Ø 2 x 13 x 28,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-252A-33 EN 10270-1 2 15 28,5 173,539 16,22 12,28 5,25 14,132 100,0 | 100,0 | 100,0 | 100,0
VD-252A-33 1.4310 2 15 28,5 148,688 16,25 12,25 5,25 12,138 92,9 | 100,0 | 92,7 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-179J-01 14 27 1,985 EN 10270-1 39,249 7,23 19,77 45,8 | 81,0 | 42,4 | 14,0
D-180M-21 15 25 2,297 EN 10270-1 39,387 7,85 17,15 48,7 | 82,6 | 47,1 | 16,3
D-185C 15 23,5 2,734 EN 10270-1 42,097 8,1 15,4 51,0 | 81,7 | 52,0 | 19,3
D-190C 13 27 2,788 EN 10270-1 44,675 10,97 16,03 50,7 | 81,3 | 51,2 | 19,7
D-186 13,75 27 3,638 EN 10270-1 66,219 8,8 18,2 53,8 | 83,0 | 52,8 | 25,7
D-207J-08 14,5 32,3 4,268 EN 10270-1 82,356 13 19,3 57,5 | 86,6 | 55,5 | 30,2
D-207J-31 14 28 4,401 EN 10270-1 62,329 13,84 14,16 60,4 | 88,9 | 61,3 | 31,1
D-206E 15 25,8 4,445 EN 10270-1 75,197 8,88 16,92 58,7 | 86,8 | 58,0 | 31,4
D-207J-32 14 30,4 4,801 EN 10270-1 83,854 12,93 17,47 60,2 | 87,4 | 59,3 | 34,0
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 62,4 | 89,2 | 61,0 | 37,0
D-207J-21 15,5 29 5,37 EN 10270-1 99,615 10,45 18,55 63,3 | 90,0 | 61,8 | 38,0
D-207J-33 14 31 5,868 EN 10270-1 111,492 12 19 64,2 | 86,8 | 64,4 | 41,5
D-218A 14,1 26 6,215 EN 10270-1 76,536 13,69 12,31 68,1 | 88,4 | 71,9 | 44,0
D-233 13 28 10,149 EN 10270-1 88,97 19,23 8,77 74,9 | 91,6 | 61,3 | 71,8
D-252A-33 15 28,5 14,132 EN 10270-1 173,539 16,22 12,28 100,0 | 100,0 | 100,0 | 100,0
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 86,8 | 94,3 | 72,9 | 93,2
D-257C 14 28,5 17,151 EN 10270-1 202,481 16,69 11,81 90,4 | 97,8 | 90,9 | 82,4
D-252A-02 14,8 25 17,272 EN 10270-1 182,17 14,45 10,55 89,3 | 95,5 | 90,6 | 81,8
D-263O 15 30,2 20,69 EN 10270-1 245,709 18,32 11,88 82,4 | 95,1 | 83,7 | 68,3
D-263V-11 15,2 32 24,795 EN 10270-1 232,441 22,63 9,37 74,3 | 90,4 | 75,5 | 57,0
D-263V-10 15,2 25 29,304 EN 10270-1 149,94 19,88 5,12 67,4 | 89,9 | 64,0 | 48,3
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 64,2 | 91,6 | 62,7 | 38,2
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 64,9 | 89,7 | 66,9 | 38,1
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 63,1 | 91,7 | 62,6 | 35,1
D-288T-03 15 32 57,474 EN 10270-1 427,695 24,56 7,44 54,0 | 86,8 | 50,6 | 24,6
D-288T-02 15 25 76,632 EN 10270-1 397,043 19,82 5,18 49,3 | 86,4 | 42,9 | 18,4
D-288V 14 29 81,037 EN 10270-1 493,547 22,91 6,09 49,2 | 87,7 | 42,4 | 17,4
D-288Z-03 15,5 32 93,992 EN 10270-1 705,587 24,49 7,51 47,1 | 83,5 | 42,9 | 15,0
D-288Z-02 15,5 25 140,988 EN 10270-1 867,074 18,85 6,15 42,7 | 83,0 | 35,0 | 10,0
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-33

Země původu: DE, German; Tlačná pružina D-252A-33
