Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

Cenová stupnice - Tlačná pružina D-257C

Množství	Jedn. cena [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Tlačná pružina Nakoupit

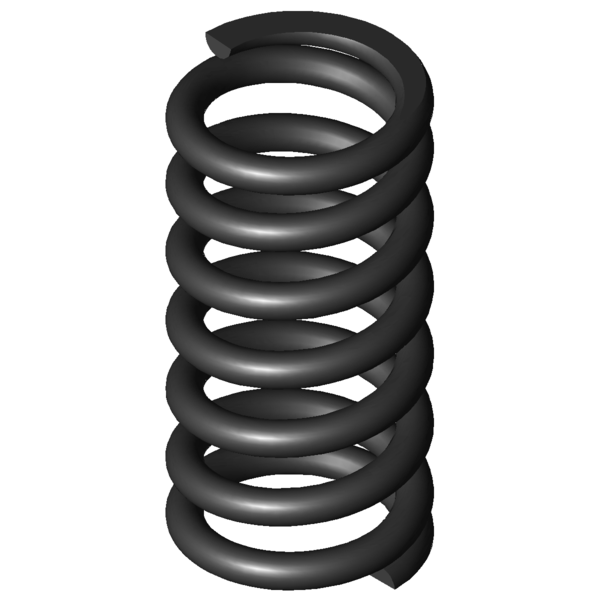

Obrázek produktu Tlačná pružina D-257C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepjaté pružiny
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla napnuté pružiny
L2	-	mm	Délka napnuté pružiny
s2	-	mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di	-	mm	Vnitřní průměr vinutí
D	12	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	9,5	mm	Největší průměr trnu
Dh	14,7	mm	Nejmenší průměr dutinky
L0	28,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	202,481	N	Maximální síla při statickém zatížení
Ln	16,69	mm	Nejmenší délka při statickém zatížení
sn	11,81	mm	Největší dráha pružiny při statickém zatížení
Fndyn	187,971	N	Maximální síla při dynamickém zatížení
Lndyn	17,54	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,02	mm	Největší dráha pružiny při dynamickém zatížení
S	4,818	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt	-	Kus	Celkový počet vinutí
R	17,151	N/mm	Tuhost pružiny
Gew	7,0214	g	Hmotnost výrobku
Fntol	15,01	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	14,79	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,7	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol	-	N	(+/-) Tolerance síly předepjaté pružiny
F2tol	-	N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

síla-dráha-výpočet Tlačná pružina D-257C

Formulář dotazu Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

Formulář dotazu Tlačná pružina D-257C

Podobné tlačné pružiny pro Tlačná pružina D-257C Pružinová ocel Ø 2 x 12 x 28,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257C	EN 10270-1	2	14	28,5	202,481	16,69	11,81	5,5	17,151	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257C	1.4310	2	14	28,5	173,91	16,69	11,81	5,5	14,731	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207J-08	14,5	32,3	4,268	EN 10270-1	82,356	13	19,3	54,1 \| 86,6 \| 50,9 \| 24,9
D-207J-31	14	28	4,401	EN 10270-1	62,329	13,84	14,16	57,9 \| 91,1 \| 57,1 \| 25,7
D-206E	15	25,8	4,445	EN 10270-1	75,197	8,88	16,92	54,7 \| 84,6 \| 53,5 \| 25,9
D-207J-32	14	30,4	4,801	EN 10270-1	83,854	12,93	17,47	57,4 \| 89,6 \| 54,5 \| 28,0
D-207J-21	15,5	29	5,37	EN 10270-1	99,615	10,45	18,55	58,5 \| 87,9 \| 56,4 \| 31,3
D-207J-33	14	31	5,868	EN 10270-1	111,492	12	19	60,6 \| 89,0 \| 58,6 \| 34,2
D-218A	14,1	26	6,215	EN 10270-1	76,536	13,69	12,31	64,4 \| 90,2 \| 66,9 \| 36,3
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	64,6 \| 85,4 \| 67,3 \| 41,1
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	71,3 \| 87,3 \| 74,7 \| 51,8
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	73,7 \| 87,8 \| 76,2 \| 57,0
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	70,7 \| 93,7 \| 59,1 \| 59,2
D-252A-33	15	28,5	14,132	EN 10270-1	173,539	16,22	12,28	90,4 \| 97,8 \| 90,9 \| 82,4
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	87,6 \| 94,6 \| 85,9 \| 82,4
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	86,7 \| 94,3 \| 77,4 \| 88,5
D-257C	14	28,5	17,151	EN 10270-1	202,481	16,69	11,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-02	14,8	25	17,272	EN 10270-1	182,17	14,45	10,55	94,3 \| 94,1 \| 89,7 \| 99,3
D-263O	15	30,2	20,69	EN 10270-1	245,709	18,32	11,88	88,9 \| 92,9 \| 90,9 \| 82,9
D-284A	15	27	37,045	EN 10270-1	235,586	20,64	6,36	68,5 \| 89,4 \| 69,9 \| 46,3
D-285	15	32	37,045	EN 10270-1	420,813	20,64	11,36	68,6 \| 87,5 \| 72,2 \| 46,3
D-283A-15	15,5	28	40,252	EN 10270-1	409,308	17,83	10,17	66,6 \| 89,5 \| 67,8 \| 42,6
D-288T-03	15	32	57,474	EN 10270-1	427,695	24,56	7,44	56,5 \| 84,6 \| 55,2 \| 29,8
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	56,2 \| 88,8 \| 52,4 \| 27,4
D-288T-02	15	25	76,632	EN 10270-1	397,043	19,82	5,18	51,3 \| 84,2 \| 47,4 \| 22,4
D-288V	14	29	81,037	EN 10270-1	493,547	22,91	6,09	52,5 \| 89,9 \| 46,3 \| 21,2

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-257C

Země původu: DE, German; Tlačná pružina D-257C
