Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

Cenová stupnice - Tlačná pružina VD-257C

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

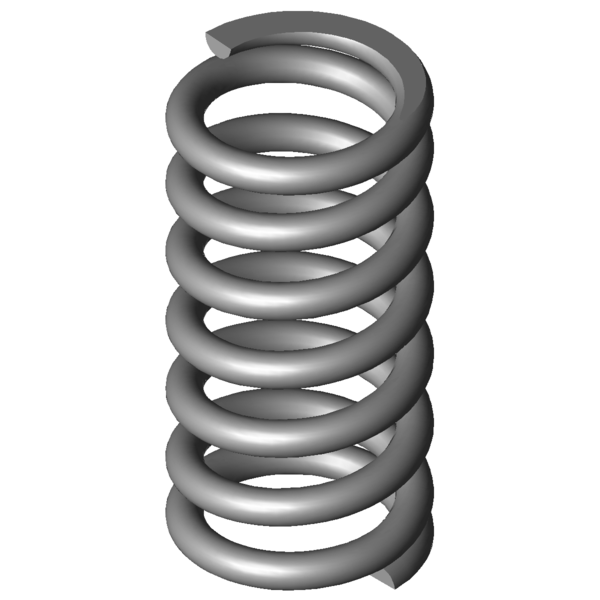

Obrázek produktu Tlačná pružina VD-257C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-257C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	9,5	mm	Největší průměr trnu
Dh	14,7	mm	Nejmenší průměr dutinky
L0	28,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	173,91	N	Maximální síla při statickém zatížení
Ln	16,69	mm	Nejmenší délka při statickém zatížení
sn	11,81	mm	Největší dráha pružiny při statickém zatížení
Fndyn	161,448	N	Maximální síla při dynamickém zatížení
Lndyn	17,54	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,2	mm	Největší dráha pružiny při dynamickém zatížení
S	4,818	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	14,731	N/mm	Tuhost pružiny
Gew	7,0214	g	Hmotnost výrobku
Fntol	14,58	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	14,39	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,81	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

síla-dráha-výpočet Tlačná pružina VD-257C

Formulář dotazu Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

Formulář dotazu Tlačná pružina VD-257C

Podobné tlačné pružiny pro Tlačná pružina VD-257C Nerezová ocel Ø 2 x 12 x 28,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-257C	1.4310	2	14	28,5	173,91	16,69	11,81	5,5	14,731	100,0 \| 100,0 \| 100,0 \| 100,0
D-257C	EN 10270-1	2	14	28,5	202,481	16,69	11,81	5,5	17,151	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-207J-08	14,5	32,3	3,666	1.4310	70,735	13	19,3	54,1 \| 86,6 \| 50,9 \| 24,9
VD-207J-31	14	28	3,78	1.4310	53,534	13,84	14,16	57,9 \| 91,1 \| 57,1 \| 25,7
VD-206E	15	25,8	3,818	1.4310	64,587	8,88	16,92	54,7 \| 84,6 \| 53,5 \| 25,9
VD-207J-32	14	30,4	4,124	1.4310	72,022	12,93	17,47	57,4 \| 89,6 \| 54,5 \| 28,0
VD-207J-21	15,5	29	4,612	1.4310	86,02	10,35	18,65	58,5 \| 87,9 \| 56,4 \| 31,3
VD-207J-33	14	31	5,04	1.4310	95,76	12	19	60,6 \| 89,0 \| 58,6 \| 34,2
VD-218A	14,1	26	5,338	1.4310	65,736	13,69	12,31	64,4 \| 90,2 \| 66,9 \| 36,3
VD-207KB	12,5	26,2	6,051	1.4310	81,444	12,74	13,46	64,6 \| 85,4 \| 67,3 \| 41,1
VD-222A-14	12,7	26	7,624	1.4310	94,913	13,55	12,45	71,3 \| 87,3 \| 74,7 \| 51,8
VD-218	14,1	24	8,389	1.4310	113,666	10,45	13,55	73,7 \| 87,8 \| 76,3 \| 57,0
VD-233	13	28	8,717	1.4310	76,416	19,23	8,77	70,7 \| 93,7 \| 59,1 \| 59,2
VD-252A-33	15	28,5	12,138	1.4310	148,688	16,25	12,25	90,4 \| 97,8 \| 91,0 \| 82,4
VD-252A-03	14,8	32	12,138	1.4310	184,786	16,78	15,22	87,6 \| 94,6 \| 85,9 \| 82,4
VD-254	14,5	33	13,033	1.4310	211,853	16,74	16,26	86,7 \| 94,3 \| 77,4 \| 88,5
VD-257C	14	28,5	14,731	1.4310	173,91	16,69	11,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-02	14,8	25	14,835	1.4310	156,465	14,45	10,55	94,3 \| 94,1 \| 89,7 \| 99,3
VD-263O	15	30,2	17,771	1.4310	211,039	18,32	11,88	88,9 \| 92,9 \| 90,9 \| 82,9
VD-284A	15	27	31,818	1.4310	202,344	20,64	6,36	68,5 \| 89,4 \| 69,9 \| 46,3
VD-285	15	32	31,818	1.4310	361,435	20,64	11,36	68,6 \| 87,5 \| 72,2 \| 46,3
VD-283A-15	15,5	28	34,572	1.4310	351,553	17,83	10,17	66,6 \| 89,5 \| 67,8 \| 42,6
VD-288T-03	15	32	49,364	1.4310	367,346	24,56	7,44	56,5 \| 84,6 \| 55,2 \| 29,8
VD-288C	13	26,7	53,683	1.4310	333,435	20,49	6,21	56,2 \| 88,8 \| 52,4 \| 27,4
VD-288T-02	15	25	65,819	1.4310	341,018	19,82	5,18	51,3 \| 84,2 \| 47,4 \| 22,4
VD-288V	14	29	69,602	1.4310	423,906	22,91	6,09	52,5 \| 89,9 \| 46,3 \| 21,2

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina VD-257C

Země původu: DE, German; Tlačná pružina VD-257C
