Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

Cenová stupnice - Tlačná pružina D-252A-04

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

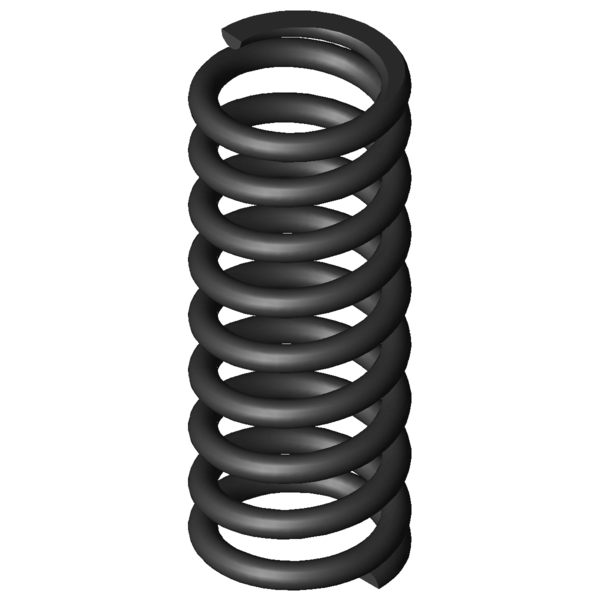

Obrázek produktu Tlačná pružina D-252A-04

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-04

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,8	mm	Střední průměr vinutí
De	14,8	mm	Vnější průměr vinutí
Dd	10,3	mm	Největší průměr trnu
Dh	15,5	mm	Nejmenší průměr dutinky
L0	38	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	171,806	N	Maximální síla při statickém zatížení
Ln	21,42	mm	Nejmenší délka při statickém zatížení
sn	16,58	mm	Největší dráha pružiny při statickém zatížení
Fndyn	159,283	N	Maximální síla při dynamickém zatížení
Lndyn	22,63	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,63	mm	Největší dráha pružiny při dynamickém zatížení
S	4,8	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	7,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	10,363	N/mm	Tuhost pružiny
Gew	9,4867	g	Hmotnost výrobku
Fntol	12,42	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	12,23	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	0,95	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

síla-dráha-výpočet Tlačná pružina D-252A-04

Formulář dotazu Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

Formulář dotazu Tlačná pružina D-252A-04

Podobné tlačné pružiny pro Tlačná pružina D-252A-04 Pružinová ocel Ø 2 x 12,8 x 38 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-04	EN 10270-1	2	14,8	38	171,806	21,42	16,58	7,5	10,363	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-04	1.4310	2	14,8	38	147,564	21,42	16,58	7,5	8,901	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-179J-02	14	42,3	1,263	EN 10270-1	40,674	10,1	32,2	43,2 \| 79,8 \| 37,6 \| 12,2
D-180M-22	15	40	1,461	EN 10270-1	42,427	10,97	29,03	46,5 \| 84,6 \| 40,9 \| 14,1
D-185D	15	36	1,74	EN 10270-1	42,88	11,35	24,6	49,4 \| 85,3 \| 46,2 \| 16,8
D-207J-20	16	35	2,115	EN 10270-1	36,199	17,88	17,12	55,3 \| 86,5 \| 59,0 \| 20,4
D-187	13,75	41,5	2,315	EN 10270-1	66,219	12,9	28,6	51,0 \| 82,3 \| 48,3 \| 22,3
D-206F	15	39	2,829	EN 10270-1	75,359	12,36	26,64	56,3 \| 88,7 \| 53,1 \| 27,3
D-207J-35	14	40,6	3,521	EN 10270-1	84,686	16,55	24,05	60,3 \| 87,7 \| 59,1 \| 34,0
D-219A	14,1	38	4,022	EN 10270-1	74,781	19,41	18,59	65,6 \| 91,8 \| 66,4 \| 38,8
D-207J-08	14,5	32,3	4,268	EN 10270-1	82,356	13	19,3	64,7 \| 86,0 \| 66,9 \| 41,2
D-207J-34	14	35	5,281	EN 10270-1	111,433	13,9	21,1	70,0 \| 87,2 \| 71,7 \| 51,0
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	74,1 \| 92,5 \| 74,5 \| 55,4
D-219	14,1	36	6,215	EN 10270-1	133,316	14,55	21,45	75,8 \| 90,0 \| 77,4 \| 60,0
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	90,1 \| 95,5 \| 91,4 \| 83,4
D-252AA	15	40	9,892	EN 10270-1	183,496	21,45	18,55	95,0 \| 97,9 \| 91,5 \| 95,5
D-252A-04	14,8	38	10,363	EN 10270-1	171,806	21,42	16,58	100,0 \| 100,0 \| 100,0 \| 100,0
D-257C-01	14	39	11,097	EN 10270-1	170,702	23,62	15,38	95,6 \| 97,3 \| 96,1 \| 93,4
D-254A	14,5	39	12,839	EN 10270-1	250,368	19,5	19,5	85,3 \| 98,5 \| 76,8 \| 80,7
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	86,4 \| 93,4 \| 88,4 \| 77,4
D-252A-03	14,8	32	14,132	EN 10270-1	215,144	16,78	15,22	84,6 \| 94,7 \| 85,8 \| 73,3
D-254	14,5	33	15,174	EN 10270-1	246,658	16,74	16,26	82,4 \| 94,9 \| 83,9 \| 68,3
D-257E-04	12,3	38	15,702	EN 10270-1	193,826	25,66	12,34	80,6 \| 94,4 \| 81,5 \| 66,0
D-263V	14,65	35	18,259	EN 10270-1	203,927	23,83	11,17	75,3 \| 93,3 \| 75,8 \| 56,8
D-263V-12	15,2	38	20,146	EN 10270-1	226,862	26,74	11,26	72,3 \| 93,6 \| 71,8 \| 51,4
D-285A	15	40	23,971	EN 10270-1	259,557	29,17	10,83	66,7 \| 91,2 \| 65,8 \| 43,2
D-263Q-04	12,3	38	24,382	EN 10270-1	242,583	28,05	9,95	66,4 \| 91,3 \| 65,4 \| 42,5
D-263V-04	12,35	38	36,553	EN 10270-1	394,22	27,22	10,78	57,4 \| 89,5 \| 54,3 \| 28,3
D-288T-04	15	38	49,263	EN 10270-1	506,516	27,72	10,28	53,0 \| 90,0 \| 48,0 \| 21,0
D-288Z-04	15,5	38	73,105	EN 10270-1	605,329	29,72	8,28	46,7 \| 86,7 \| 39,2 \| 14,2

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-04

Země původu: DE, German; Tlačná pružina D-252A-04
