Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

Cenová stupnice - Tlačná pružina D-252A-05

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

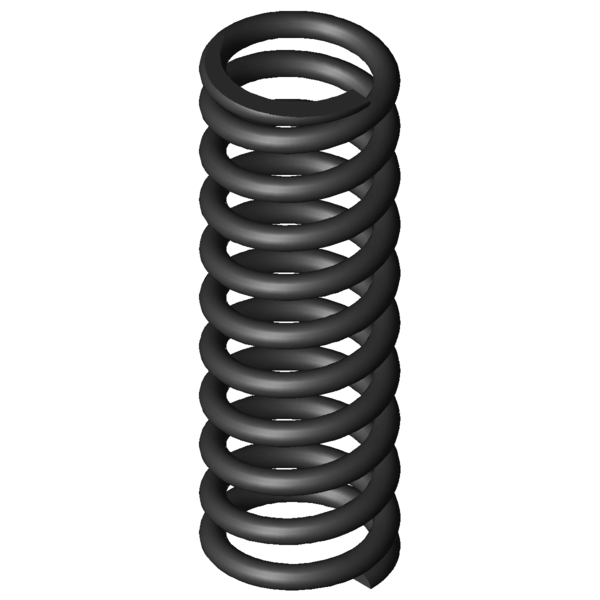

Obrázek produktu Tlačná pružina D-252A-05

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-05

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,8	mm	Střední průměr vinutí
De	14,8	mm	Vnější průměr vinutí
Dd	10,3	mm	Největší průměr trnu
Dh	15,5	mm	Nejmenší průměr dutinky
L0	44	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	164,897	N	Maximální síla při statickém zatížení
Ln	24,91	mm	Nejmenší délka při statickém zatížení
sn	19,09	mm	Největší dráha pružiny při statickém zatížení
Fndyn	152,34	N	Maximální síla při dynamickém zatížení
Lndyn	26,36	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,67	mm	Největší dráha pružiny při dynamickém zatížení
S	4,667	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,636	N/mm	Tuhost pružiny
Gew	10,9846	g	Hmotnost výrobku
Fntol	12,11	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	11,92	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

síla-dráha-výpočet Tlačná pružina D-252A-05

Formulář dotazu Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

Formulář dotazu Tlačná pružina D-252A-05

Podobné tlačné pružiny pro Tlačná pružina D-252A-05 Pružinová ocel Ø 2 x 12,8 x 44 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-05	EN 10270-1	2	14,8	44	164,897	24,91	19,09	9	8,636	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-05	1.4310	2	14,8	44	141,63	24,91	19,09	9	7,417	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-142A	15	39,2	0,681	EN 10270-1	22,328	6,42	32,78	40,5 \| 77,6 \| 35,9 \| 7,9
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	40,1 \| 78,6 \| 33,6 \| 8,2
D-179J-12	15,9	42	0,837	EN 10270-1	26,351	10,5	31,5	43,1 \| 81,2 \| 38,3 \| 9,7
D-179J-02	14	42,3	1,263	EN 10270-1	40,674	10,1	32,2	46,2 \| 81,9 \| 42,0 \| 14,6
D-180M-22	15	40	1,461	EN 10270-1	42,427	10,97	29,03	48,6 \| 83,2 \| 45,7 \| 16,9
D-187	13,75	41,5	2,315	EN 10270-1	66,219	12,9	28,6	54,5 \| 83,2 \| 53,5 \| 26,8
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	59,2 \| 90,5 \| 59,6 \| 27,3
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	58,5 \| 87,0 \| 56,7 \| 32,0
D-206F	15	39	2,829	EN 10270-1	75,359	12,36	26,64	59,1 \| 85,8 \| 58,7 \| 32,7
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	61,8 \| 88,7 \| 60,7 \| 36,0
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	63,0 \| 88,5 \| 62,1 \| 38,5
D-207J-35	14	40,6	3,521	EN 10270-1	84,686	16,55	24,05	64,5 \| 87,3 \| 65,4 \| 40,8
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	89,2 \| 95,4 \| 90,5 \| 81,8
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	84,7 \| 95,6 \| 70,4 \| 88,0
D-252AA	15	40	9,892	EN 10270-1	183,496	21,45	18,55	92,5 \| 96,5 \| 93,5 \| 87,3
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	90,2 \| 96,5 \| 87,2 \| 87,0
D-252A-04	14,8	38	10,363	EN 10270-1	171,806	21,42	16,58	90,1 \| 95,5 \| 91,4 \| 83,4
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	81,9 \| 93,2 \| 80,3 \| 72,1
D-254A	14,5	39	12,839	EN 10270-1	250,368	19,5	19,5	81,6 \| 95,5 \| 81,9 \| 67,3
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	80,0 \| 95,0 \| 80,4 \| 64,5
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	70,5 \| 93,6 \| 69,7 \| 48,2
D-263V-12	15,2	38	20,146	EN 10270-1	226,862	26,74	11,26	65,9 \| 89,0 \| 65,8 \| 42,9
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	65,6 \| 88,4 \| 67,9 \| 40,5
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	64,4 \| 90,4 \| 66,8 \| 36,0
D-285A	15	40	23,971	EN 10270-1	259,557	29,17	10,83	62,0 \| 89,9 \| 60,1 \| 36,0
D-288D	13	42,5	36,186	EN 10270-1	388,872	31,75	10,75	53,8 \| 88,1 \| 49,4 \| 23,9
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	53,1 \| 90,0 \| 47,8 \| 21,3
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	49,9 \| 87,3 \| 44,1 \| 18,4

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-05

Země původu: DE, German; Tlačná pružina D-252A-05
