Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

Cenová stupnice - Tlačná pružina D-252A-06

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

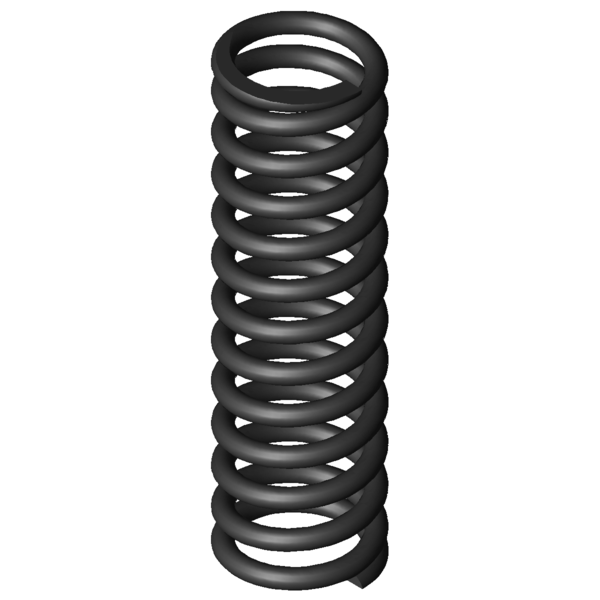

Obrázek produktu Tlačná pružina D-252A-06

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-06

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,8	mm	Střední průměr vinutí
De	14,8	mm	Vnější průměr vinutí
Dd	10,3	mm	Největší průměr trnu
Dh	15,5	mm	Nejmenší průměr dutinky
L0	51	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	151,551	N	Maximální síla při statickém zatížení
Ln	29,55	mm	Nejmenší délka při statickém zatížení
sn	21,45	mm	Největší dráha pružiny při statickém zatížení
Fndyn	138,985	N	Maximální síla při dynamickém zatížení
Lndyn	31,33	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,78	mm	Největší dráha pružiny při dynamickém zatížení
S	4,455	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,066	N/mm	Tuhost pružiny
Gew	12,9818	g	Hmotnost výrobku
Fntol	11,59	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	11,4	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,3	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

síla-dráha-výpočet Tlačná pružina D-252A-06

Formulář dotazu Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

Formulář dotazu Tlačná pružina D-252A-06

Podobné tlačné pružiny pro Tlačná pružina D-252A-06 Pružinová ocel Ø 2 x 12,8 x 51 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-06	EN 10270-1	2	14,8	51	151,551	29,55	21,45	11	7,066	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-06	1.4310	2	14,8	51	130,166	29,55	21,45	11	6,069	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145H-11	14	54	0,713	EN 10270-1	30,82	10,8	43,2	41,6 \| 79,7 \| 35,0 \| 10,1
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	47,5 \| 84,6 \| 42,1 \| 15,9
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	53,7 \| 89,4 \| 54,3 \| 17,5
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	54,9 \| 87,3 \| 51,9 \| 25,4
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	56,5 \| 88,8 \| 53,7 \| 27,0
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	56,0 \| 86,9 \| 54,2 \| 27,0
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	63,3 \| 90,1 \| 66,5 \| 33,4
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	64,1 \| 90,3 \| 62,7 \| 39,1
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	65,9 \| 86,3 \| 67,3 \| 44,0
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	74,6 \| 93,5 \| 74,6 \| 55,7
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	74,5 \| 90,2 \| 76,4 \| 56,9
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	89,2 \| 95,4 \| 90,5 \| 81,8
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	83,5 \| 98,9 \| 70,6 \| 80,9
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	88,1 \| 97,5 \| 88,0 \| 78,7
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	80,9 \| 98,3 \| 72,3 \| 72,0
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	83,8 \| 95,2 \| 85,0 \| 71,1
D-263P-01	15	53	10,838	EN 10270-1	238,615	30,98	22,02	80,3 \| 95,3 \| 80,5 \| 65,2
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	78,1 \| 95,3 \| 78,5 \| 60,6
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	77,6 \| 95,2 \| 78,6 \| 59,0
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	70,5 \| 93,6 \| 69,6 \| 48,2
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	69,2 \| 90,5 \| 70,3 \| 46,8
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	63,8 \| 89,0 \| 63,0 \| 39,5
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	64,6 \| 89,3 \| 67,9 \| 36,5
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	62,6 \| 90,5 \| 64,1 \| 33,2
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	60,0 \| 90,6 \| 60,0 \| 29,5
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	53,0 \| 90,0 \| 49,4 \| 19,5

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-06

Země původu: DE, German; Tlačná pružina D-252A-06
