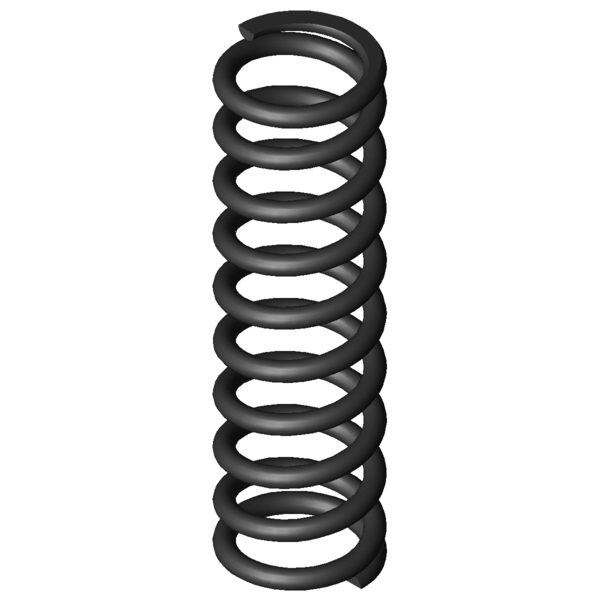

Domov » Výrobek » Tlacné pružiny » d-252a-30 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm Cenová stupnice - Tlačná pružina D-252A-30 Množství Jedn. cena [EUR] 1 5,2700 EUR 2 3,7200 EUR 3 3,5400 EUR 7 2,5100 EUR 17 1,2200 EUR 37 0,9000 EUR 75 0,7300 EUR 125 0,5070 EUR 175 0,4444 EUR 250 0,4132 EUR 350 0,3853 EUR 450 0,3536 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-252A-30 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-252A-30 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 13 mm Střední průměr vinutí De 15 mm Vnější průměr vinutí Dd 10,5 mm Největší průměr trnu Dh 15,7 mm Nejmenší průměr dutinky L0 52 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 240,033 N Maximální síla při statickém zatížení Ln 24,5 mm Nejmenší délka při statickém zatížení sn 27,5 mm Největší dráha pružiny při statickém zatížení Fndyn 194,645 N Maximální síla při dynamickém zatížení Lndyn 29,7 mm Nejmenší délka při dynamickém zatížení shdyn 8,45 mm Největší dráha pružiny při dynamickém zatížení S 5,882 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 8,728 N/mm Tuhost pružiny Gew 10,6491 g Hmotnost výrobku Fntol 13,02 N (+/-) Tolerance pro statickou maximální sílu Fndtol 11,45 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 1,07 mm (+/-) Tolerance délky nenapnuté pružiny PG K - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm síla-dráha-výpočet Tlačná pružina D-252A-30 Formulář dotazu Tlačná pružina D-252A-30 Pružinová ocel Ø 2 x 13 x 52 mm Formulář dotazu Tlačná pružina D-252A-30 Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-30 Země původu: DE, German; Tlačná pružina D-252A-30 Obrázek produktu - Tlacné pružiny D-252A-30 QR-Code: Tlačná pružina D-252A-30
