Tlačná pružina D-145H-11 Pružinová ocel Ø 1 x 13 x 54 mm

Name: D-145H-11 - Tlacné pružiny
SKU: D-145H-11
Availability: InStock

Cenová stupnice - Tlačná pružina D-145H-11

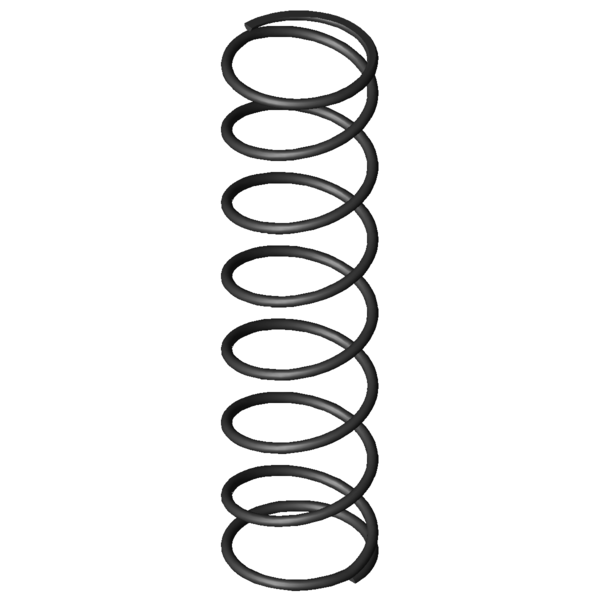

Obrázek produktu Tlačná pružina D-145H-11

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	11,3	mm	Největší průměr trnu
Dh	15,1	mm	Nejmenší průměr dutinky
L0	54	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	30,82	N	Maximální síla při statickém zatížení
Ln	10,8	mm	Nejmenší délka při statickém zatížení
sn	43,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	29,998	N	Maximální síla při dynamickém zatížení
Lndyn	11,95	mm	Nejmenší délka při dynamickém zatížení
shdyn	15,44	mm	Největší dráha pružiny při dynamickém zatížení
S	8,154	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	6,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,713	N/mm	Tuhost pružiny
Gew	2,1552	g	Hmotnost výrobku
Fntol	1,94	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,92	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	2,07	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	E	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145H-11	EN 10270-1	1	14	54	30,82	10,8	43,2	6,5	0,713	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145H-11	1.4310	1	14	54	26,471	10,8	43,2	6,5	0,613	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117K	14	58,5	0,33	EN 10270-1	16,58	8,24	50,26	69,0 \| 90,8 \| 69,9 \| 46,2
D-117P	12	54	0,349	EN 10270-1	14,998	11,08	42,92	70,5 \| 88,6 \| 74,0 \| 49,0
D-148	13,5	55,5	0,614	EN 10270-1	25,87	13,34	42,16	91,6 \| 97,9 \| 90,8 \| 86,0
D-145H-11	14	54	0,713	EN 10270-1	30,82	10,8	43,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	78,0 \| 90,5 \| 80,2 \| 63,4
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	69,1 \| 86,7 \| 62,7 \| 57,9
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	72,6 \| 89,9 \| 75,3 \| 52,7
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	61,9 \| 86,1 \| 62,3 \| 37,4
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	55,9 \| 84,4 \| 55,0 \| 28,2
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	55,1 \| 85,3 \| 54,2 \| 25,8
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	56,8 \| 84,6 \| 60,2 \| 25,7
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	53,0 \| 84,2 \| 51,7 \| 23,0
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	52,1 \| 83,7 \| 49,7 \| 23,0
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	50,9 \| 83,5 \| 49,1 \| 20,0
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	49,6 \| 84,4 \| 46,1 \| 18,3
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	51,6 \| 87,0 \| 50,0 \| 17,7
D-257D-01	14	60	6,987	EN 10270-1	173,579	35,16	24,84	42,6 \| 80,0 \| 37,6 \| 10,2
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	43,2 \| 80,2 \| 39,5 \| 10,1
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	41,6 \| 79,7 \| 35,0 \| 10,1

Počet podobných kovových pružin: 18
