Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

Cenová stupnice - Tlačná pružina D-257D-01

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

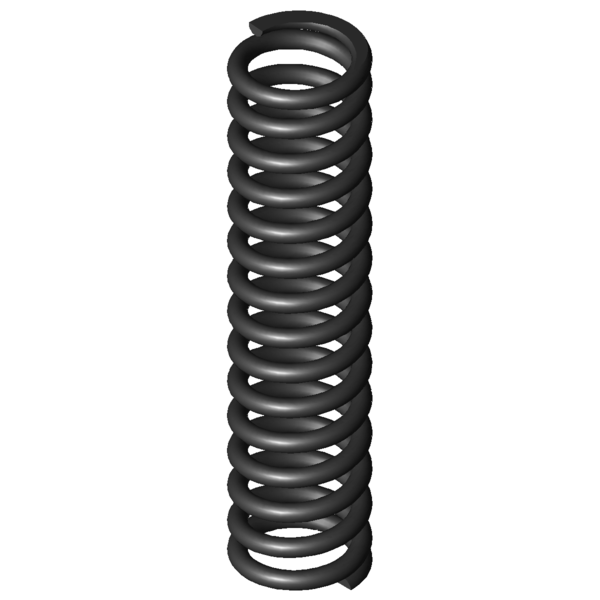

Obrázek produktu Tlačná pružina D-257D-01

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257D-01

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	9,5	mm	Největší průměr trnu
Dh	14,7	mm	Nejmenší průměr dutinky
L0	60	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	173,579	N	Maximální síla při statickém zatížení
Ln	35,16	mm	Nejmenší délka při statickém zatížení
sn	24,84	mm	Největší dráha pružiny při statickém zatížení
Fndyn	159,031	N	Maximální síla při dynamickém zatížení
Lndyn	37,24	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,95	mm	Největší dráha pružiny při dynamickém zatížení
S	4,296	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,987	N/mm	Tuhost pružiny
Gew	14,5109	g	Hmotnost výrobku
Fntol	12,77	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	12,55	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,45	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

síla-dráha-výpočet Tlačná pružina D-257D-01

Formulář dotazu Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

Formulář dotazu Tlačná pružina D-257D-01

Podobné tlačné pružiny pro Tlačná pružina D-257D-01 Pružinová ocel Ø 2 x 12 x 60 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257D-01	EN 10270-1	2	14	60	173,579	35,16	24,84	13,5	6,987	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257D-01	1.4310	2	14	60	149,086	35,16	24,84	13,5	6,001	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	50,3 \| 86,1 \| 47,0 \| 17,6
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	49,5 \| 83,0 \| 46,2 \| 19,4
D-188	13,75	62,5	1,498	EN 10270-1	66,369	18,2	44,3	51,4 \| 85,6 \| 47,2 \| 21,4
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	52,4 \| 85,1 \| 48,7 \| 23,4
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	56,8 \| 86,7 \| 56,5 \| 27,3
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	58,1 \| 88,8 \| 55,4 \| 30,2
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	64,0 \| 92,5 \| 63,2 \| 36,2
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	64,5 \| 90,6 \| 63,1 \| 39,8
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	66,0 \| 85,8 \| 67,9 \| 44,4
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	58,5 \| 94,3 \| 31,7 \| 49,5
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	74,3 \| 89,5 \| 75,9 \| 57,6
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	87,1 \| 94,7 \| 81,7 \| 84,9
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	90,7 \| 96,1 \| 90,4 \| 85,6
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	92,9 \| 90,5 \| 95,2 \| 93,0
D-257D-01	14	60	6,987	EN 10270-1	173,579	35,16	24,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	95,1 \| 95,3 \| 90,9 \| 98,9
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	86,8 \| 94,4 \| 88,2 \| 77,8
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	78,6 \| 89,7 \| 81,1 \| 65,0
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	69,2 \| 88,3 \| 72,9 \| 46,3
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	66,5 \| 89,6 \| 69,3 \| 40,5
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	59,0 \| 87,8 \| 57,6 \| 31,5
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	59,1 \| 89,0 \| 59,1 \| 29,2
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	55,4 \| 86,2 \| 54,7 \| 25,3
D-288Z-07	15,5	64	41,121	EN 10270-1	657,416	48,01	15,99	48,4 \| 82,9 \| 45,4 \| 17,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-257D-01

Země původu: DE, German; Tlačná pružina D-257D-01
