Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

Cenová stupnice - Tlačná pružina D-252AC

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

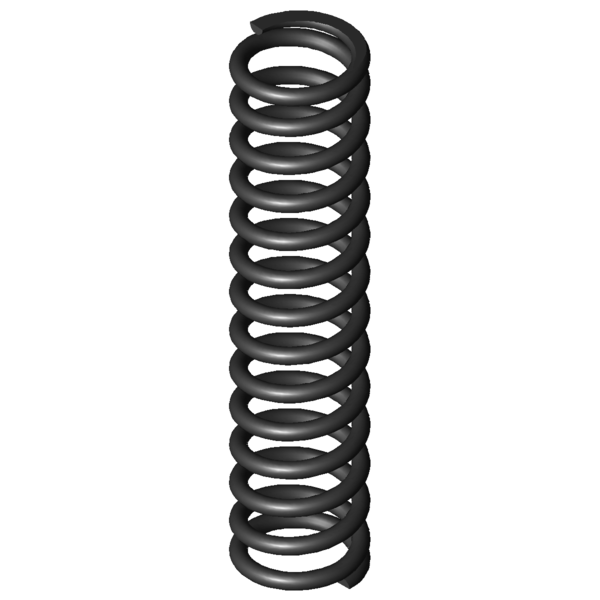

Obrázek produktu Tlačná pružina D-252AC
Obrázek produktu Tlačná pružina D-252AC
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252AC

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 - N Síla předepjaté pružiny
L1 - mm Délka předepjaté pružiny
s1 - mm Dráha předepjaté pružiny
F2 - N Síla napnuté pružiny
L2 - mm Délka napnuté pružiny
s2 - mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di - mm Vnitřní průměr vinutí
D 13 mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dd 10,5 mm Největší průměr trnu
Dh 15,7 mm Nejmenší průměr dutinky
L0 66,2 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 196,553 N Maximální síla při statickém zatížení
Ln 33,08 mm Nejmenší délka při statickém zatížení
sn 33,12 mm Největší dráha pružiny při statickém zatížení
Fndyn 184,471 N Maximální síla při dynamickém zatížení
Lndyn 35,12 mm Nejmenší délka při dynamickém zatížení
shdyn 13,1 mm Největší dráha pružiny při dynamickém zatížení
S 5,136 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 12,5 Kus Počet pružících vinutí
nt - Kus Celkový počet vinutí
R 5,935 N/mm Tuhost pružiny
Gew 14,7059 g Hmotnost výrobku
Fntol 11,73 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 11,55 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,48 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol - N (+/-) Tolerance síly předepjaté pružiny
F2tol - N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

síla-dráha-výpočet Tlačná pružina D-252AC

Formulář dotazu Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

Formulář dotazu Tlačná pružina D-252AC

Podobné tlačné pružiny pro Tlačná pružina D-252AC Pružinová ocel Ø 2 x 13 x 66,2 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-252AC EN 10270-1 2 15 66,2 196,553 33,08 33,12 12,5 5,935 100,0 | 100,0 | 100,0 | 100,0
VD-252AC 1.4310 2 15 66,2 168,819 33,08 33,12 12,5 5,098 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-142B 15 59,7 0,434 EN 10270-1 21,951 9,07 50,63 41,3 | 78,4 | 38,3 | 7,3
D-145F 17 68,1 0,452 EN 10270-1 26,2 10,16 57,94 40,4 | 78,5 | 35,2 | 7,6
D-179J-03 14 65,4 0,817 EN 10270-1 41,678 14,41 50,99 46,4 | 82,4 | 43,1 | 13,8
D-180M-23 15 72 0,846 EN 10270-1 46,367 17,2 54,8 46,8 | 84,0 | 42,0 | 14,3
D-207J-27 15 70 1,497 EN 10270-1 61,91 28,65 41,35 57,0 | 89,9 | 55,8 | 25,2
D-188 13,75 62,5 1,498 EN 10270-1 66,369 18,2 44,3 54,1 | 82,9 | 54,3 | 25,2
D-206G 15 65,3 1,638 EN 10270-1 75,314 19,31 45,99 57,4 | 89,5 | 55,2 | 27,6
D-207J-10 14,5 73,5 1,878 EN 10270-1 89,697 25,74 47,76 58,8 | 87,2 | 57,5 | 31,6
D-207J-38 14 65,7 2,112 EN 10270-1 84,757 25,58 40,12 62,5 | 89,2 | 62,8 | 35,6
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 67,9 | 87,3 | 69,7 | 46,8
D-232R 16 64 3,248 EN 10270-1 115,94 28,3 35,7 74,7 | 93,5 | 75,9 | 54,7
D-256A 14,5 71 4,511 EN 10270-1 108,863 46,87 24,13 78,9 | 96,6 | 64,1 | 76,0
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 88,1 | 95,3 | 89,5 | 79,4
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 92,4 | 96,1 | 81,5 | 99,7
D-252AC 15 66,2 5,935 EN 10270-1 196,553 33,08 33,12 100,0 | 100,0 | 100,0 | 100,0
D-252A-07 14,8 64 5,979 EN 10270-1 178,184 34,2 29,8 96,0 | 98,4 | 90,3 | 99,3
D-256 14,5 71 6,676 EN 10270-1 250,368 33,5 37,5 89,6 | 96,6 | 83,4 | 88,9
D-257D-01 14 60 6,987 EN 10270-1 173,579 35,16 24,84 87,1 | 94,7 | 81,7 | 84,9
D-252AB 15 55,6 7,066 EN 10270-1 191,975 28,43 27,17 89,5 | 94,7 | 89,9 | 84,0
D-263P-02 15 68 8,429 EN 10270-1 248,008 38,58 29,42 83,5 | 96,1 | 84,0 | 70,4
D-257E-11 13 68 8,446 EN 10270-1 259,997 37,22 30,78 83,1 | 94,7 | 84,3 | 70,3
D-263V-16 15,2 76 9,21 EN 10270-1 213,738 52,79 23,21 78,4 | 89,7 | 81,0 | 64,4
D-263V-15 15,2 64 10,745 EN 10270-1 194,091 45,94 18,06 74,9 | 92,9 | 76,6 | 55,2
D-287A 15 67,5 11,014 EN 10270-1 108,931 57,61 9,89 63,1 | 92,7 | 42,6 | 53,9
D-287 15 67,5 16,3 EN 10270-1 439,336 40,55 26,95 64,1 | 92,7 | 63,1 | 36,4
D-283A-17 15,5 59 17,251 EN 10270-1 415,059 34,94 24,06 61,0 | 88,6 | 60,0 | 34,4
D-288E 13 66,2 22,178 EN 10270-1 389,222 48,65 17,55 55,8 | 88,9 | 51,7 | 26,8
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 55,1 | 86,2 | 53,3 | 25,8
D-288T-07 15 64 27,587 EN 10270-1 521,492 45,1 18,9 52,8 | 89,4 | 47,4 | 21,5
D-288X 14 71,4 28,755 EN 10270-1 489,365 54,38 17,02 50,7 | 85,8 | 45,8 | 20,6
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-252AC

Země původu: DE, German; Tlačná pružina D-252AC
