Tlačná pružina D-145F Pružinová ocel Ø 1 x 16 x 68,1 mm

Name: D-145F - Tlacné pružiny
SKU: D-145F
Availability: InStock

Cenová stupnice - Tlačná pružina D-145F

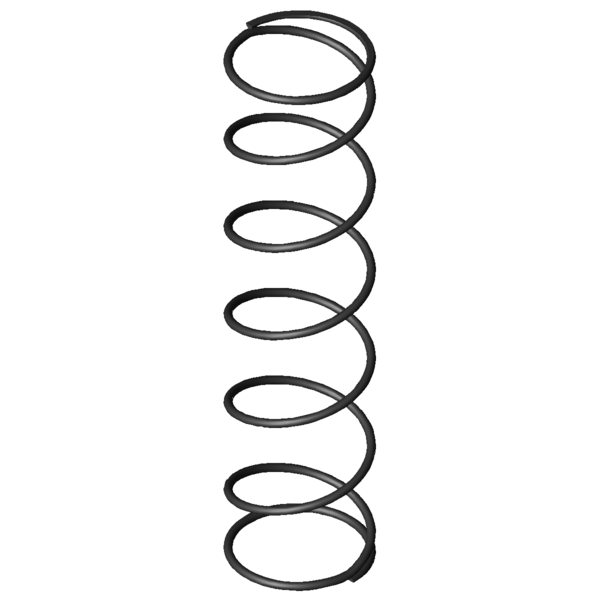

Obrázek produktu Tlačná pružina D-145F

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	17	mm	Vnější průměr vinutí
Dd	14,4	mm	Největší průměr trnu
Dh	18,5	mm	Nejmenší průměr dutinky
L0	68,1	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	26,2	N	Maximální síla při statickém zatížení
Ln	10,16	mm	Nejmenší délka při statickém zatížení
sn	57,94	mm	Největší dráha pružiny při statickém zatížení
Fndyn	24,962	N	Maximální síla při dynamickém zatížení
Lndyn	12,9	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,06	mm	Největší dráha pružiny při dynamickém zatížení
S	12,2	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,452	N/mm	Tuhost pružiny
Gew	2,3405	g	Hmotnost výrobku
Fntol	1,85	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,84	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	3,22	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145F	EN 10270-1	1	17	68,1	26,2	10,16	57,94	5,5	0,452	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145F	1.4310	1	17	68,1	22,503	10,16	57,94	5,5	0,388	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	85,0 \| 95,8 \| 82,9 \| 76,4
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	100,0 \| 100,0 \| 100,0 \| 100,0
D-180M-12	17	72,8	0,63	EN 10270-1	35,617	16,27	56,53	83,2 \| 92,3 \| 85,6 \| 71,8
D-180M-23	15	72	0,846	EN 10270-1	46,367	17,2	54,8	72,6 \| 88,7 \| 75,5 \| 53,4
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	65,5 \| 89,9 \| 65,8 \| 41,0
D-207J-05	16,5	75,7	1,223	EN 10270-1	60,223	26,44	49,26	61,9 \| 84,6 \| 64,3 \| 37,0
D-207J-27	15	70	1,497	EN 10270-1	61,91	28,65	41,35	57,0 \| 84,1 \| 56,8 \| 30,2
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	56,6 \| 85,2 \| 57,1 \| 27,6
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	55,1 \| 82,3 \| 59,3 \| 23,6
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	55,3 \| 85,5 \| 57,0 \| 23,5
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	51,6 \| 79,8 \| 53,5 \| 21,7
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	45,7 \| 81,2 \| 42,1 \| 13,9
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	44,5 \| 79,6 \| 43,2 \| 10,6
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	40,0 \| 77,1 \| 32,9 \| 10,0
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	44,6 \| 81,4 \| 42,7 \| 9,7
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	42,2 \| 78,3 \| 38,8 \| 9,4
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	40,4 \| 78,5 \| 35,2 \| 7,6

Počet podobných kovových pružin: 16
