Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

Cenová stupnice - Tlačná pružina D-247D-20

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Tlačná pružina Nakoupit

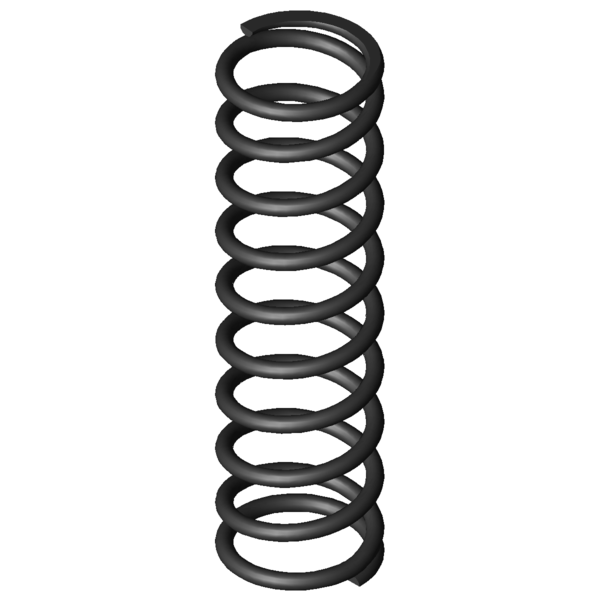

Obrázek produktu Tlačná pružina D-247D-20

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D-20

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16,5	mm	Střední průměr vinutí
De	18,5	mm	Vnější průměr vinutí
Dd	13,7	mm	Největší průměr trnu
Dh	19,6	mm	Nejmenší průměr dutinky
L0	66	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	177,435	N	Maximální síla při statickém zatížení
Ln	24,44	mm	Nejmenší délka při statickém zatížení
sn	41,56	mm	Největší dráha pružiny při statickém zatížení
Fndyn	153,681	N	Maximální síla při dynamickém zatížení
Lndyn	30	mm	Nejmenší délka při dynamickém zatížení
shdyn	14,79	mm	Největší dráha pružiny při dynamickém zatížení
S	7,529	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,269	N/mm	Tuhost pružiny
Gew	13,5162	g	Hmotnost výrobku
Fntol	8,99	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,8	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	1,48	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	K	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

síla-dráha-výpočet Tlačná pružina D-247D-20

Formulář dotazu Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

Formulář dotazu Tlačná pružina D-247D-20

Podobné tlačné pružiny pro Tlačná pružina D-247D-20 Pružinová ocel Ø 2 x 16,5 x 66 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D-20	EN 10270-1	2	18,5	66	177,435	24,44	41,56	8,5	4,269	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-20	1.4310	2	18,5	66	152,398	24,44	41,56	8,5	3,667	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	44,8 \| 82,8 \| 43,5 \| 8,1
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	44,5 \| 79,6 \| 43,2 \| 10,6
D-180Y-03	19	75	0,523	EN 10270-1	30,138	17,4	57,6	46,5 \| 82,6 \| 44,6 \| 12,3
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	56,0 \| 83,2 \| 58,8 \| 25,9
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	59,8 \| 88,4 \| 62,1 \| 28,9
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	61,4 \| 91,1 \| 62,6 \| 30,5
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	53,8 \| 97,0 \| 27,9 \| 36,4
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	67,1 \| 87,7 \| 68,6 \| 45,1
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	71,2 \| 92,7 \| 72,1 \| 48,9
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	80,7 \| 94,7 \| 76,3 \| 70,9
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	80,9 \| 91,2 \| 75,6 \| 76,1
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	94,9 \| 98,1 \| 95,4 \| 91,2
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	88,4 \| 94,0 \| 79,9 \| 91,2
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	92,2 \| 95,1 \| 92,4 \| 89,1
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	83,2 \| 91,5 \| 85,9 \| 72,1
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	81,8 \| 90,6 \| 84,1 \| 70,6
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	70,1 \| 90,3 \| 71,1 \| 48,9
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	63,5 \| 90,8 \| 62,5 \| 37,4
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	59,4 \| 87,1 \| 58,1 \| 33,0
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	53,0 \| 87,1 \| 49,9 \| 22,0
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	50,5 \| 89,3 \| 43,8 \| 18,5
D-288Z-63	17	70,4	24,058	EN 10270-1	527,47	48,48	21,93	48,4 \| 84,1 \| 43,2 \| 17,8
D-313A-30	18,6	65	27,856	EN 10270-1	570,285	44,53	20,47	47,4 \| 86,8 \| 40,2 \| 15,3
D-313A-07	19,5	64	29,146	EN 10270-1	607,524	43,16	20,84	46,2 \| 84,1 \| 39,7 \| 14,6
D-313AD	17	70	30,109	EN 10270-1	447,868	55,13	14,87	44,9 \| 82,9 \| 37,7 \| 14,2
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	45,4 \| 82,7 \| 39,4 \| 13,9

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D-20

Země původu: DE, German; Tlačná pružina D-247D-20

Obrázek produktu - Tlacné pružiny D-247D-20

QR-Code: Tlačná pružina D-247D-20

QR-Code - Tlacné pružiny - D-247D-20 | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/d-247d-20.html
