Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

Cenová stupnice - Tlačná pružina D-247C

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

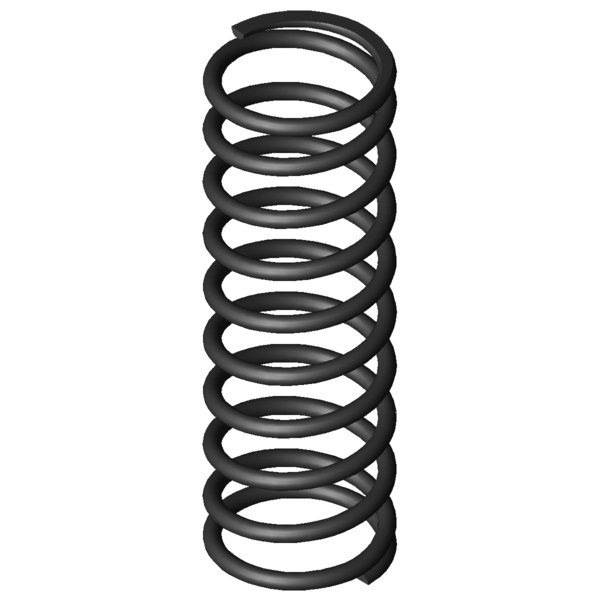

Obrázek produktu Tlačná pružina D-247C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18,5	mm	Střední průměr vinutí
De	20,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	21,4	mm	Nejmenší průměr dutinky
L0	62	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	112,419	N	Maximální síla při statickém zatížení
Ln	24,88	mm	Nejmenší délka při statickém zatížení
sn	37,12	mm	Největší dráha pružiny při statickém zatížení
Fndyn	106,549	N	Maximální síla při dynamickém zatížení
Lndyn	26,82	mm	Nejmenší délka při dynamickém zatížení
shdyn	23,14	mm	Největší dráha pružiny při dynamickém zatížení
S	7,059	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,029	N/mm	Tuhost pružiny
Gew	15,1545	g	Hmotnost výrobku
Fntol	7,21	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	1,82	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

síla-dráha-výpočet Tlačná pružina D-247C

Formulář dotazu Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

Formulář dotazu Tlačná pružina D-247C

Podobné tlačné pružiny pro Tlačná pružina D-247C Pružinová ocel Ø 2 x 18,5 x 62 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247C	EN 10270-1	2	20,5	62	112,419	24,88	37,12	8,5	3,029	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247C	1.4310	2	20,5	62	96,556	24,88	37,12	8,5	2,601	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	43,8 \| 81,0 \| 43,1 \| 7,4
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	61,4 \| 87,7 \| 62,2 \| 34,3
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	54,8 \| 83,2 \| 57,6 \| 23,6
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	57,9 \| 86,6 \| 60,7 \| 26,4
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	59,4 \| 89,3 \| 61,2 \| 27,8
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	69,4 \| 87,1 \| 72,3 \| 48,9
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	51,9 \| 95,2 \| 27,2 \| 33,2
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	69,1 \| 92,9 \| 69,8 \| 44,6
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	92,6 \| 92,6 \| 95,0 \| 90,1
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	86,5 \| 97,7 \| 80,0 \| 81,8
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	94,9 \| 98,1 \| 95,4 \| 91,2
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	93,6 \| 95,2 \| 87,9 \| 97,7
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	71,1 \| 89,3 \| 72,3 \| 51,8
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	71,7 \| 91,8 \| 72,2 \| 51,1
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	72,3 \| 94,2 \| 72,6 \| 50,1
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	72,0 \| 88,5 \| 73,9 \| 53,6
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	64,9 \| 89,0 \| 64,8 \| 41,0
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	60,6 \| 85,3 \| 60,5 \| 36,1
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	49,7 \| 83,1 \| 46,6 \| 19,3
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	50,9 \| 87,3 \| 47,2 \| 18,2
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	53,6 \| 85,3 \| 51,4 \| 24,1
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	45,9 \| 82,0 \| 41,5 \| 14,1
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	51,1 \| 87,4 \| 45,5 \| 20,3
D-313A-30	18,6	65	27,856	EN 10270-1	570,285	44,53	20,47	47,8 \| 85,0 \| 41,7 \| 16,8

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-247C

Země původu: DE, German; Tlačná pružina D-247C
