Tlačná pružina D-145D-02 Pružinová ocel Ø 1 x 17,5 x 65 mm

Name: D-145D-02 - Tlacné pružiny
SKU: D-145D-02
Availability: InStock

Cenová stupnice - Tlačná pružina D-145D-02

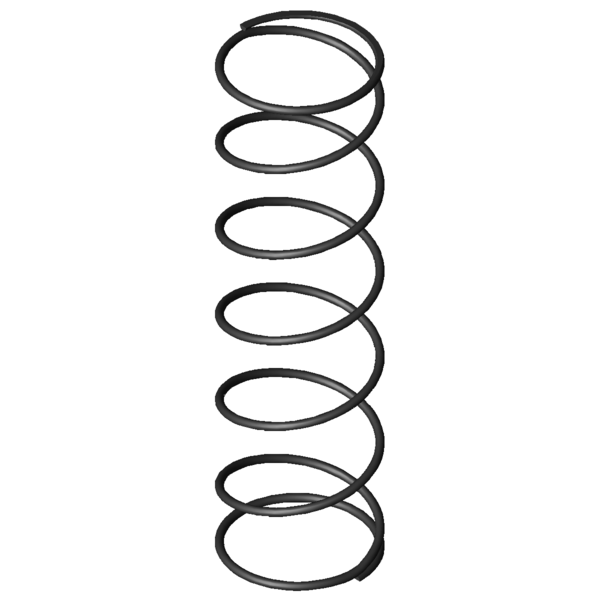

Obrázek produktu Tlačná pružina D-145D-02

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	17,5	mm	Střední průměr vinutí
De	18,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	19,9	mm	Nejmenší průměr dutinky
L0	65	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	18,809	N	Maximální síla při statickém zatížení
Ln	10,58	mm	Nejmenší délka při statickém zatížení
sn	54,42	mm	Největší dráha pružiny při statickém zatížení
Fndyn	18,276	N	Maximální síla při dynamickém zatížení
Lndyn	12,12	mm	Nejmenší délka při dynamickém zatížení
shdyn	28,91	mm	Největší dráha pružiny při dynamickém zatížení
S	11,636	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,346	N/mm	Tuhost pružiny
Gew	2,5599	g	Hmotnost výrobku
Fntol	1,69	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,68	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	4,08	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-02	EN 10270-1	1	18,5	65	18,809	10,58	54,42	5,5	0,346	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145D-02	1.4310	1	18,5	65	16,155	10,58	54,42	5,5	0,297	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	100,0 \| 100,0 \| 100,0 \| 100,0
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	85,0 \| 95,8 \| 82,9 \| 76,4
D-180Y-03	19	75	0,523	EN 10270-1	30,138	17,4	57,6	77,5 \| 88,0 \| 78,4 \| 66,1
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	60,7 \| 89,5 \| 61,3 \| 31,3
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	56,6 \| 86,1 \| 55,8 \| 28,0
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	56,3 \| 84,8 \| 57,5 \| 26,5
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	51,4 \| 80,8 \| 51,2 \| 22,3
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	49,8 \| 80,8 \| 52,2 \| 16,6
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	44,1 \| 78,5 \| 42,5 \| 11,4
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	43,9 \| 80,2 \| 40,9 \| 10,6
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	44,8 \| 82,8 \| 43,5 \| 8,1
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	43,8 \| 81,0 \| 43,1 \| 7,4
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	40,2 \| 77,8 \| 35,4 \| 7,4
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	41,8 \| 79,5 \| 38,7 \| 7,2
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	38,6 \| 76,8 \| 33,1 \| 5,8
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	39,1 \| 76,6 \| 35,1 \| 5,7

Počet podobných kovových pružin: 15
