Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

Cenová stupnice - Tlačná pružina D-247D-07

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

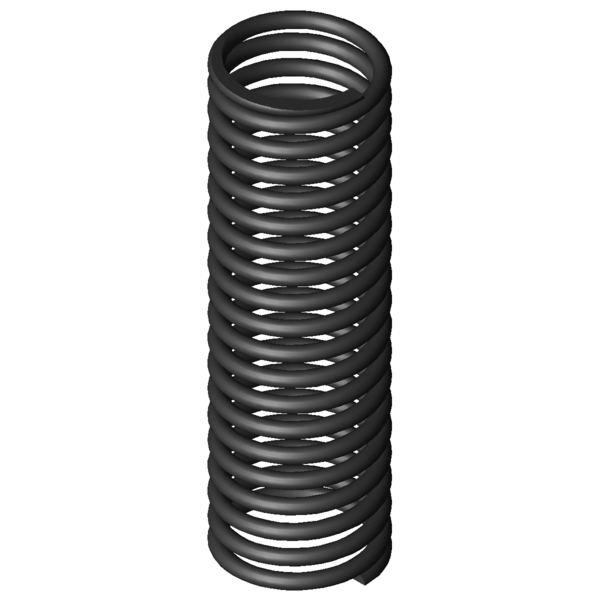

Obrázek produktu Tlačná pružina D-247D-07

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D-07

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	15,2	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	65	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	26,437	N	Maximální síla při statickém zatížení
Ln	47,97	mm	Nejmenší délka při statickém zatížení
sn	17,03	mm	Největší dráha pružiny při statickém zatížení
Fndyn	20,248	N	Maximální síla při dynamickém zatížení
Lndyn	51,96	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,04	mm	Největší dráha pružiny při dynamickém zatížení
S	3,5	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,553	N/mm	Tuhost pružiny
Gew	28,0855	g	Hmotnost výrobku
Fntol	5,55	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	5,46	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	3,31	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

síla-dráha-výpočet Tlačná pružina D-247D-07

Formulář dotazu Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

Formulář dotazu Tlačná pružina D-247D-07

Podobné tlačné pružiny pro Tlačná pružina D-247D-07 Pružinová ocel Ø 2 x 18 x 65 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D-07	EN 10270-1	2	20	65	26,437	47,97	17,03	18	1,553	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-07	1.4310	2	20	65	22,707	47,97	17,03	18	1,334	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DJ	21	71,3	0,102	EN 10270-1	4,895	23,25	48,05	37,4 \| 78,8 \| 27,0 \| 6,6
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	51,4 \| 80,8 \| 51,2 \| 22,3
D-180K	20	76,8	0,578	EN 10270-1	37,405	12,09	64,71	55,8 \| 81,5 \| 48,5 \| 37,2
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	66,7 \| 85,8 \| 47,7 \| 66,8
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	65,3 \| 81,4 \| 43,5 \| 71,1
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	71,3 \| 86,3 \| 48,0 \| 79,6
D-212D	19,8	66	1,303	EN 10270-1	58,892	20,8	45,2	72,6 \| 92,5 \| 41,3 \| 83,9
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	74,8 \| 86,5 \| 42,5 \| 95,4
D-247D-07	20	65	1,553	EN 10270-1	26,437	47,97	17,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	67,1 \| 94,7 \| 32,1 \| 74,4
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	61,4 \| 92,1 \| 35,4 \| 56,9
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	61,2 \| 97,6 \| 34,7 \| 51,3
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	55,3 \| 95,4 \| 28,7 \| 41,9
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	53,8 \| 97,0 \| 27,9 \| 36,4
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	51,9 \| 95,2 \| 27,2 \| 33,2
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	52,5 \| 93,8 \| 31,2 \| 32,4
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	50,9 \| 91,2 \| 35,4 \| 26,2
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	50,5 \| 93,5 \| 32,4 \| 25,7
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	46,6 \| 93,3 \| 28,6 \| 17,8
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	44,4 \| 88,8 \| 30,9 \| 13,6
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	45,4 \| 90,1 \| 34,3 \| 12,0
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	43,8 \| 85,0 \| 37,1 \| 9,3
D-308A-02	22	70	16,923	EN 10270-1	483,755	41,41	28,59	41,3 \| 82,1 \| 32,5 \| 9,2
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	43,1 \| 88,1 \| 33,1 \| 8,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D-07

Země původu: DE, German; Tlačná pružina D-247D-07
