Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

Cenová stupnice - Tlačná pružina D-241

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

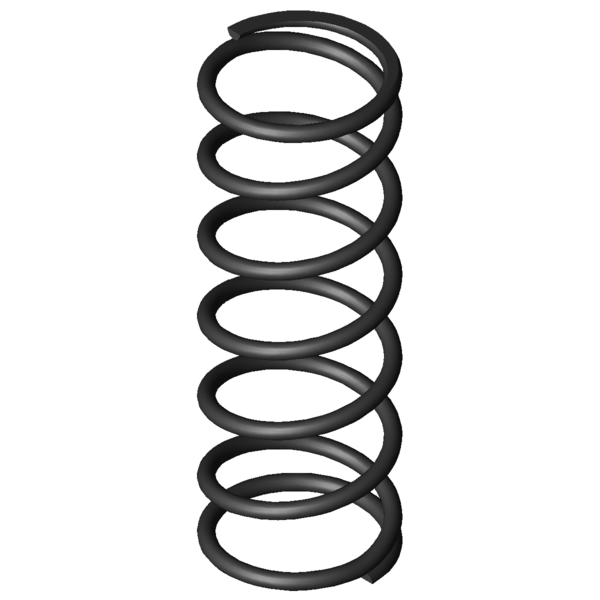

Obrázek produktu Tlačná pružina D-241
Obrázek produktu Tlačná pružina D-241
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-241

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 20 mm Střední průměr vinutí
De 22 mm Vnější průměr vinutí
Dd 17,3 mm Největší průměr trnu
Dh 23,1 mm Nejmenší průměr dutinky
L0 62 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 156,147 N Maximální síla při statickém zatížení
Ln 19,85 mm Nejmenší délka při statickém zatížení
sn 42,15 mm Největší dráha pružiny při statickém zatížení
Fndyn 135,586 N Maximální síla při dynamickém zatížení
Lndyn 25,4 mm Nejmenší délka při dynamickém zatížení
shdyn 13,89 mm Největší dráha pružiny při dynamickém zatížení
S 10,909 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 3,705 N/mm Tuhost pružiny
Gew 11,7023 g Hmotnost výrobku
Fntol 8,12 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 8,04 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 1,53 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

síla-dráha-výpočet Tlačná pružina D-241

Formulář dotazu Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

Formulář dotazu Tlačná pružina D-241

Podobné tlačné pružiny pro Tlačná pružina D-241 Pružinová ocel Ø 2 x 20 x 62 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-241 EN 10270-1 2 22 62 156,147 19,85 42,15 5,5 3,705 100,0 | 100,0 | 100,0 | 100,0
VD-241 1.4310 2 22 62 134,591 19,7 42,3 5,5 3,182 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-207S 23,6 60 0,738 EN 10270-1 28,017 22,02 37,98 54,6 | 90,0 | 54,0 | 19,9
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 56,7 | 86,6 | 57,3 | 26,2
D-206D-14 20,4 58 1,037 EN 10270-1 46,269 13,4 44,6 58,5 | 85,4 | 62,1 | 28,0
D-212D 19,8 66 1,303 EN 10270-1 58,892 20,8 45,2 62,9 | 88,0 | 65,5 | 35,2
D-247D-07 20 65 1,553 EN 10270-1 26,437 47,97 17,03 55,3 | 95,4 | 28,7 | 41,9
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 81,2 | 95,7 | 82,1 | 65,7
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 88,5 | 95,5 | 89,7 | 80,4
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 87,3 | 95,7 | 85,6 | 80,5
D-247C 20,5 62 3,029 EN 10270-1 112,419 24,88 37,12 86,5 | 97,7 | 80,0 | 81,8
D-241 22 62 3,705 EN 10270-1 156,147 19,85 42,15 100,0 | 100,0 | 100,0 | 100,0
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 91,7 | 92,6 | 94,1 | 88,5
D-275A 22,5 60 5,852 EN 10270-1 173,137 30,42 29,59 78,3 | 91,5 | 80,2 | 63,3
D-263VC 20 60,9 6,048 EN 10270-1 199,95 27,84 33,06 77,2 | 92,0 | 78,3 | 61,3
D-278B-10 20 65 8,736 EN 10270-1 306,299 29,94 35,06 66,1 | 88,8 | 67,1 | 42,4
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 64,8 | 88,3 | 65,0 | 41,0
D-288R 20 64,2 12,954 EN 10270-1 360,556 36,37 27,83 56,5 | 86,3 | 54,7 | 28,6
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 52,6 | 85,2 | 48,9 | 23,6
D-288Z-52 21 60,5 16,646 EN 10270-1 417,371 35,43 25,07 52,4 | 86,6 | 48,4 | 22,3
D-308A-02 22 70 16,923 EN 10270-1 483,755 41,41 28,59 51,9 | 83,7 | 50,1 | 21,9
D-288X-07 19,4 64 19,443 EN 10270-1 540,504 36,2 27,8 50,4 | 84,7 | 47,4 | 19,1
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 47,2 | 80,4 | 43,0 | 18,0
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 48,1 | 84,3 | 42,6 | 17,3
D-313A-07 19,5 64 29,146 EN 10270-1 607,524 43,16 20,84 44,1 | 82,0 | 37,6 | 12,7
D-313N-10 22,5 60 33,793 EN 10270-1 742,903 38,02 21,98 43,6 | 83,4 | 36,6 | 11,0
D-336A 24 65 38,353 EN 10270-1 702,818 46,68 18,33 40,5 | 79,0 | 32,9 | 9,7
Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-241

Země původu: DE, German; Tlačná pružina D-241
