Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

Cenová stupnice - Tlačná pružina D-239A-03

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Tlačná pružina Nakoupit

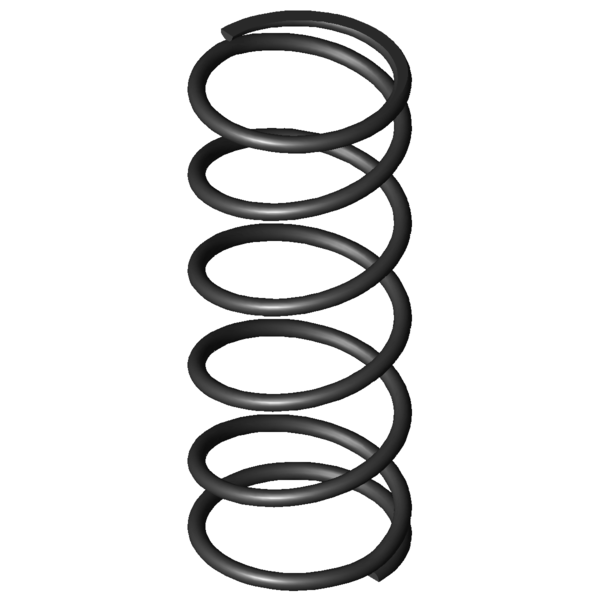

Obrázek produktu Tlačná pružina D-239A-03

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-03

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	23	mm	Střední průměr vinutí
De	25	mm	Vnější průměr vinutí
Dd	20,2	mm	Největší průměr trnu
Dh	26,5	mm	Nejmenší průměr dutinky
L0	63	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	136,053	N	Maximální síla při statickém zatížení
Ln	17,3	mm	Nejmenší délka při statickém zatížení
sn	45,7	mm	Největší dráha pružiny při statickém zatížení
Fndyn	120,572	N	Maximální síla při dynamickém zatížení
Lndyn	22,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	15,2	mm	Největší dráha pružiny při dynamickém zatížení
S	13,556	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	4,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,977	N/mm	Tuhost pružiny
Gew	11,6633	g	Hmotnost výrobku
Fntol	7,6	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,54	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	1,84	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	M	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

síla-dráha-výpočet Tlačná pružina D-239A-03

Formulář dotazu Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

Formulář dotazu Tlačná pružina D-239A-03

Podobné tlačné pružiny pro Tlačná pružina D-239A-03 Pružinová ocel Ø 2 x 23 x 63 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-239A-03	EN 10270-1	2	25	63	136,053	17,3	45,7	4,5	2,977	94,3 \| 95,4 \| 87,6 \| 99,8
VD-239A-03	1.4310	2	25	63	116,983	17,25	45,75	4,5	2,557	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DC	24	68,8	0,099	EN 10270-1	4,995	18,09	50,71	40,7 \| 77,4 \| 41,5 \| 3,3
D-207JM	26,5	68,9	0,6	EN 10270-1	32,04	15,51	53,39	53,9 \| 86,9 \| 54,6 \| 20,2
D-207S	23,6	60	0,738	EN 10270-1	28,017	22,02	37,98	58,7 \| 92,1 \| 59,2 \| 24,7
D-206A	24	60,9	0,969	EN 10270-1	49,204	10,11	50,79	60,1 \| 87,7 \| 60,0 \| 32,5
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	61,3 \| 87,1 \| 61,9 \| 34,8
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	89,2 \| 95,6 \| 90,4 \| 81,7
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	94,3 \| 95,4 \| 87,6 \| 99,8
D-235	27	58	2,981	EN 10270-1	125,184	16	42	97,0 \| 95,7 \| 95,2 \| 100,0
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	100,0 \| 100,0 \| 100,0 \| 100,0
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	95,2 \| 93,6 \| 93,5 \| 98,5
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	87,3 \| 95,7 \| 85,6 \| 80,5
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	84,1 \| 95,7 \| 85,5 \| 71,2
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	71,1 \| 90,8 \| 71,4 \| 51,0
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	65,0 \| 89,2 \| 64,9 \| 41,0
D-288Z-32	28	63	9,602	EN 10270-1	356,541	25,87	37,13	58,7 \| 85,3 \| 59,7 \| 31,0
D-288Z-42	27	55,1	10,853	EN 10270-1	318,714	25,73	29,37	55,3 \| 82,9 \| 55,4 \| 27,5
D-300	28,2	63,5	12,43	EN 10270-1	449,094	27,37	36,13	54,0 \| 83,5 \| 54,7 \| 24,0
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	51,8 \| 83,2 \| 49,3 \| 23,0
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	49,9 \| 85,4 \| 45,3 \| 19,0
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	49,2 \| 84,0 \| 45,6 \| 17,9
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	46,4 \| 81,0 \| 42,8 \| 15,3
D-313L-01	25	63,5	20,541	EN 10270-1	431,728	42,48	21,02	45,0 \| 80,3 \| 40,1 \| 14,5

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A-03

Země původu: DE, German; Tlačná pružina D-239A-03

Obrázek produktu - Tlacné pružiny D-239A-03

QR-Code: Tlačná pružina D-239A-03

QR-Code - Tlacné pružiny - D-239A-03 | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/d-239a-03.html
