Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

Cenová stupnice - Tlačná pružina D-239A-02

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

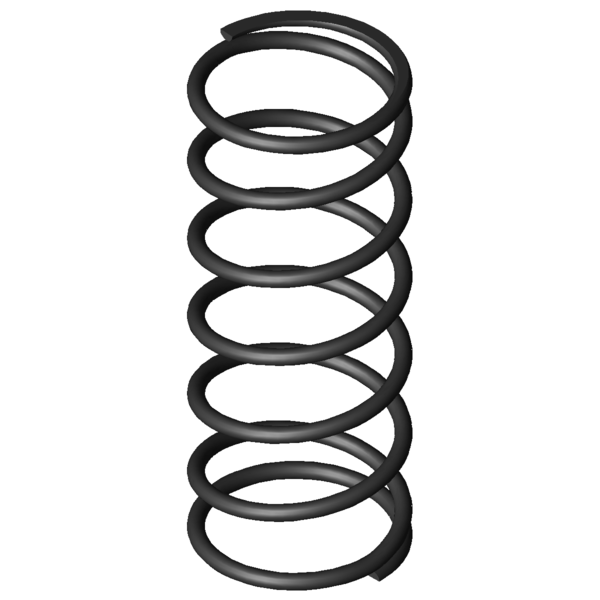

Obrázek produktu Tlačná pružina D-239A-02
Obrázek produktu Tlačná pružina D-239A-02
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-239A-02

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 23 mm Střední průměr vinutí
De 25 mm Vnější průměr vinutí
Dd 20,2 mm Největší průměr trnu
Dh 26,5 mm Nejmenší průměr dutinky
L0 62,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 107,706 N Maximální síla při statickém zatížení
Ln 18,28 mm Nejmenší délka při statickém zatížení
sn 44,22 mm Největší dráha pružiny při statickém zatížení
Fndyn 103,716 N Maximální síla při dynamickém zatížení
Lndyn 19,92 mm Nejmenší délka při dynamickém zatížení
shdyn 21,28 mm Největší dráha pružiny při dynamickém zatížení
S 11 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 2,436 N/mm Tuhost pružiny
Gew 13,4577 g Hmotnost výrobku
Fntol 6,82 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 6,76 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 2,13 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

síla-dráha-výpočet Tlačná pružina D-239A-02

Formulář dotazu Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

Formulář dotazu Tlačná pružina D-239A-02

Podobné tlačné pružiny pro Tlačná pružina D-239A-02 Pružinová ocel Ø 2 x 23 x 62,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-239A-02 EN 10270-1 2 25 62,5 107,706 18,28 44,22 5,5 2,436 100,0 | 100,0 | 100,0 | 100,0
VD-239A-02 1.4310 2 25 62,5 92,508 18,28 44,22 5,5 2,092 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145DC 24 68,8 0,099 EN 10270-1 4,995 18,09 50,71 43,0 | 78,9 | 45,9 | 4,0
D-207JM 26,5 68,9 0,6 EN 10270-1 32,04 15,51 53,39 55,9 | 86,7 | 56,3 | 24,6
D-207S 23,6 60 0,738 EN 10270-1 28,017 22,02 37,98 58,8 | 90,1 | 56,0 | 30,3
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 64,7 | 87,8 | 66,4 | 39,8
D-207L 28 68,5 1,037 EN 10270-1 58,942 11,65 56,85 65,2 | 86,8 | 66,3 | 42,6
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 100,0 | 100,0 | 100,0 | 100,0
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 89,8 | 99,7 | 88,0 | 81,8
D-235 27 58 2,981 EN 10270-1 125,184 16 42 89,1 | 95,1 | 90,5 | 81,7
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 89,2 | 95,6 | 90,4 | 81,7
D-247C 20,5 62 3,029 EN 10270-1 112,419 24,88 37,12 88,0 | 93,7 | 89,9 | 80,4
D-241 22 62 3,705 EN 10270-1 156,147 19,85 42,15 81,2 | 95,7 | 82,1 | 65,7
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 76,4 | 93,8 | 77,3 | 58,2
D-275A 22,5 60 5,852 EN 10270-1 173,137 30,42 29,59 65,0 | 88,7 | 64,6 | 41,6
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 59,5 | 86,4 | 58,7 | 33,5
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 55,8 | 85,1 | 57,1 | 25,4
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 51,7 | 82,5 | 50,1 | 22,4
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 51,9 | 83,2 | 52,8 | 19,6
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 46,9 | 84,3 | 41,0 | 15,5
D-288Z-52 21 60,5 16,646 EN 10270-1 417,371 35,43 25,07 46,1 | 82,5 | 41,2 | 14,6
D-313L-03 25 72 19,4 EN 10270-1 532,378 44,56 27,44 44,8 | 80,8 | 41,1 | 12,6
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 44,3 | 84,7 | 36,2 | 11,9
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-239A-02

Země původu: DE, German; Tlačná pružina D-239A-02
